Carrito de soldadura 1ª Parte

Un poco harto de mi soporte de autógena, por minimalista, insufrible e insoportable, quería fabricarme uno, pero por suerte me han regalado uno…

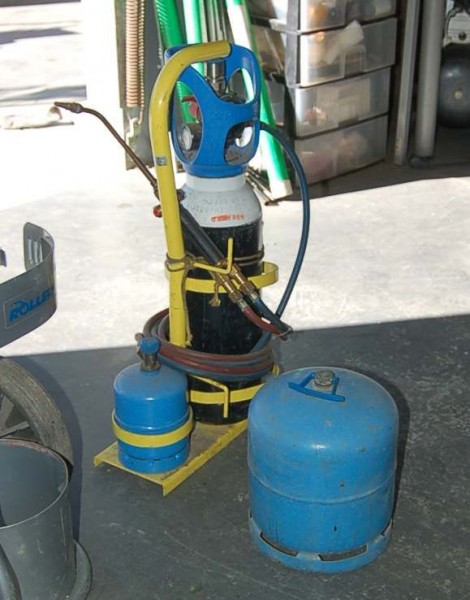

Mi anterior soporte… da pena hasta verlo.

carritosoldadura-0011

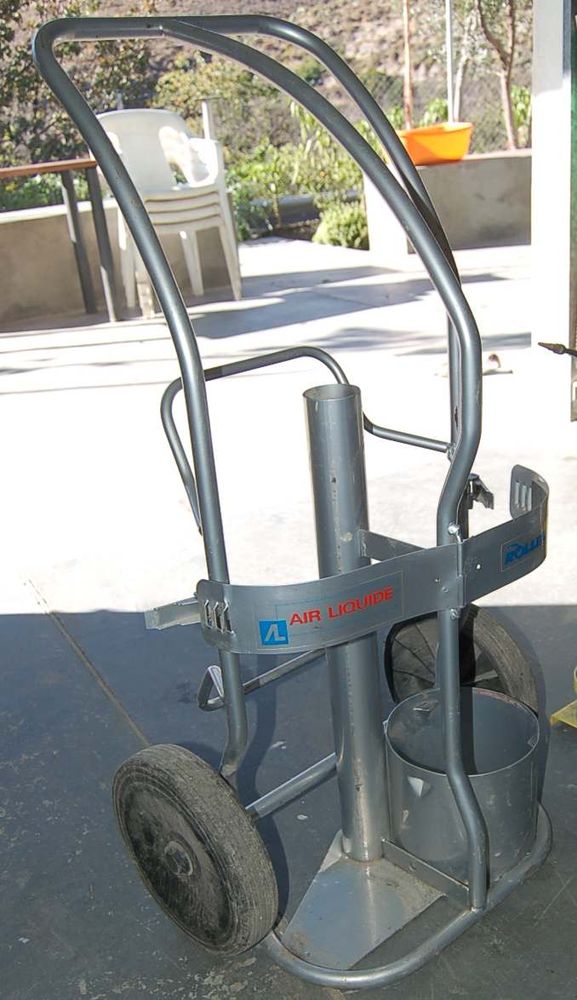

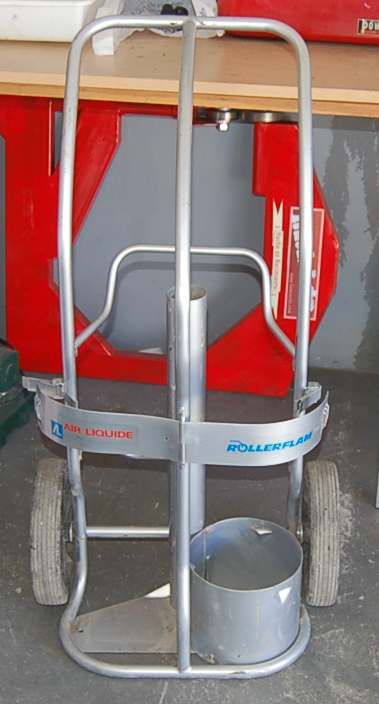

El carro que me han reglado, no es el que necesito pero se puede tunear…

carritosoldadura-0010



carritosoldadura-0012

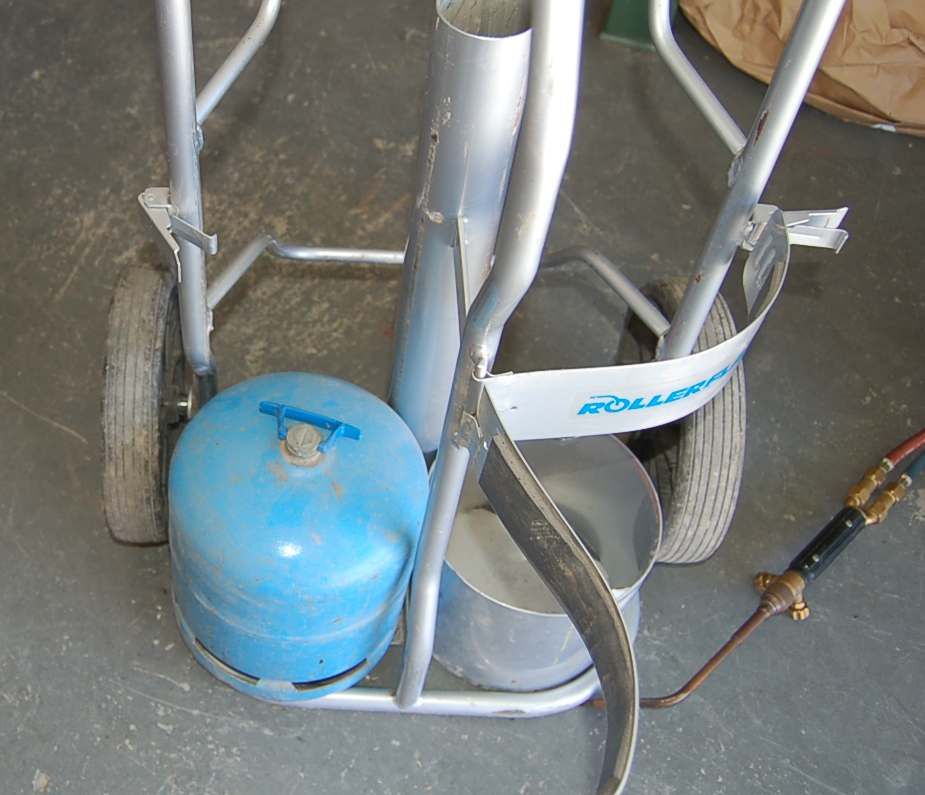

Lo primero es sustituir la bombona pequeña por una mucho mas grande, y aqui viene el primer problema, la rueda toca en la bombona…

carritosoldadura-0013

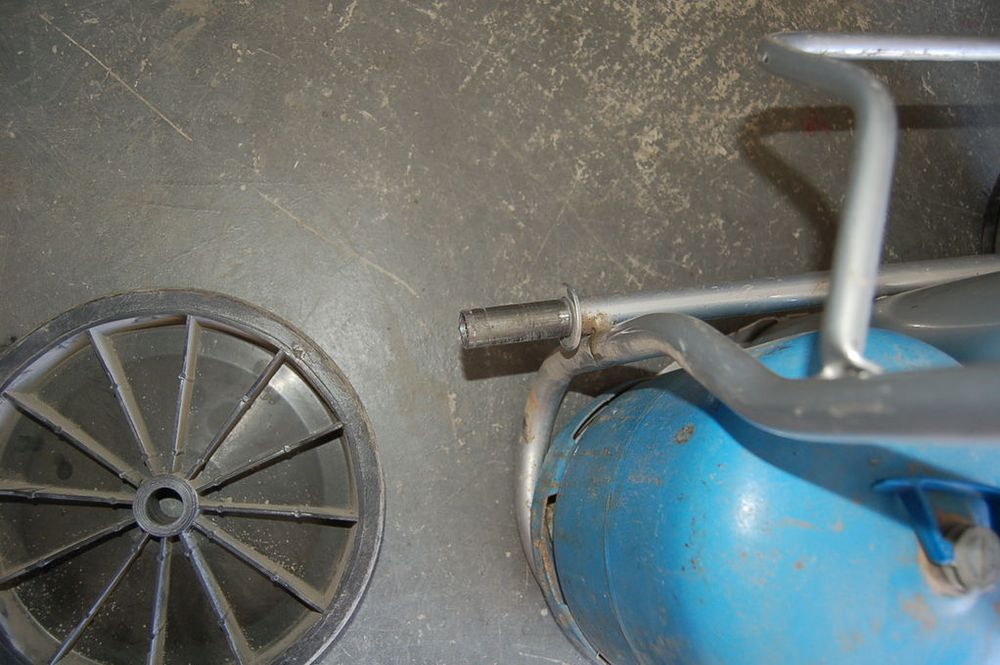

Quito la rueda..

carritosoldadura-0014

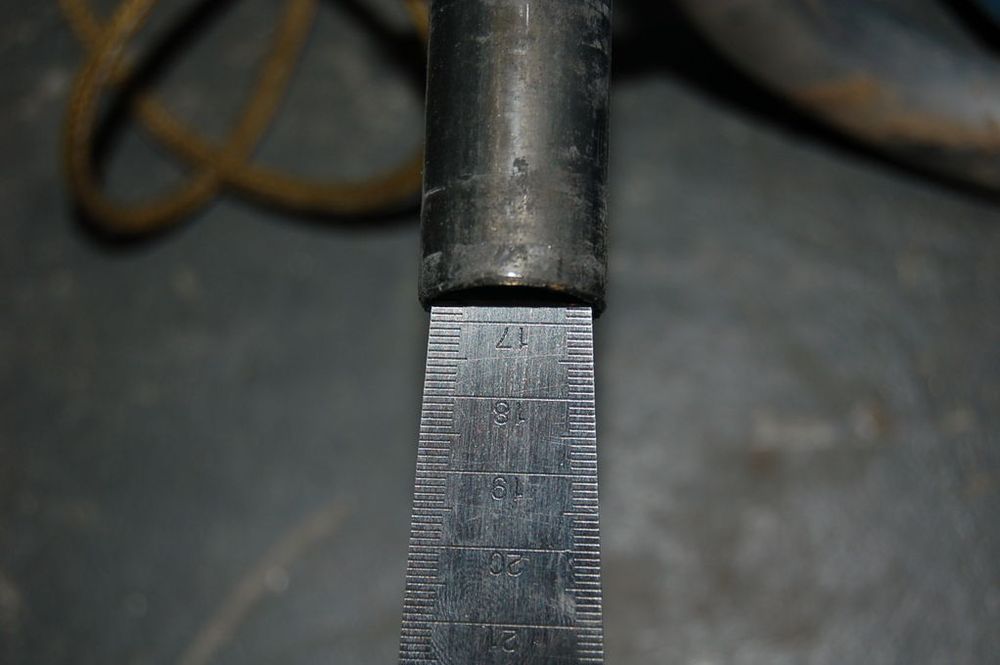

Mido el interior del tubo del eje… (acordaros de este post de las galgas de agujero… )

carritosoldadura-0015

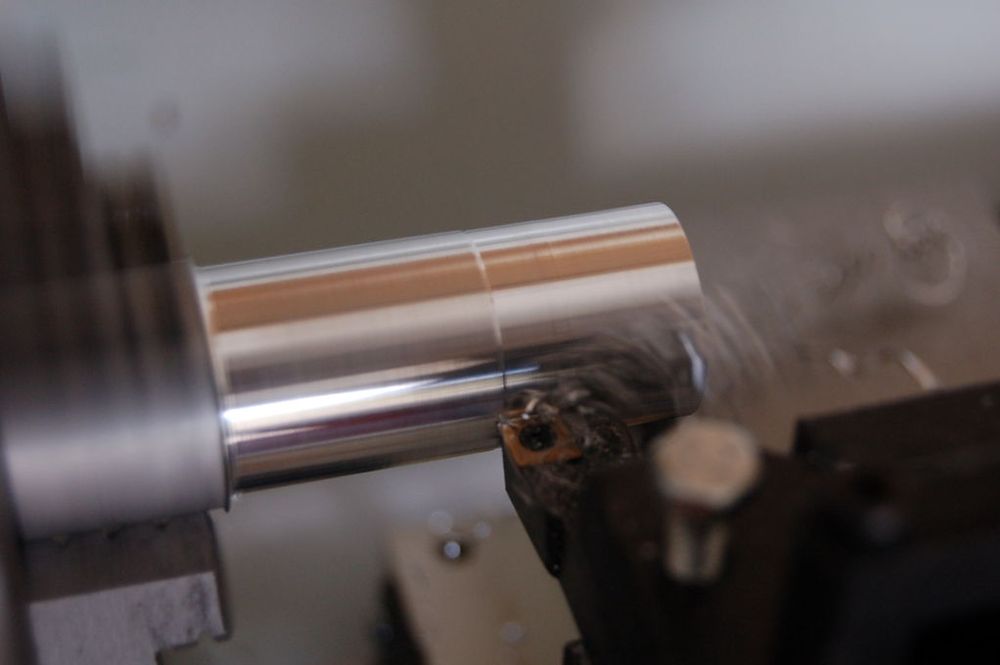

Me pongo a hacer el prologador…

carritosoldadura-0016

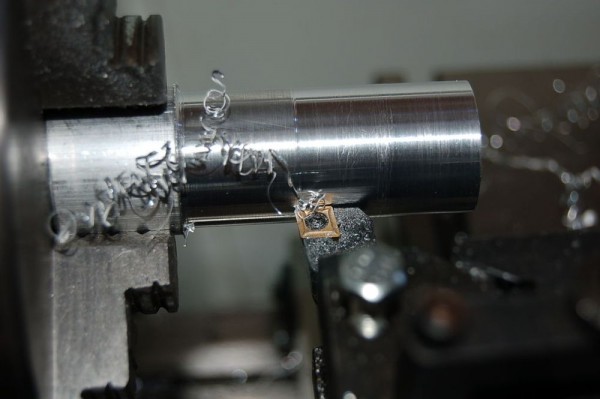

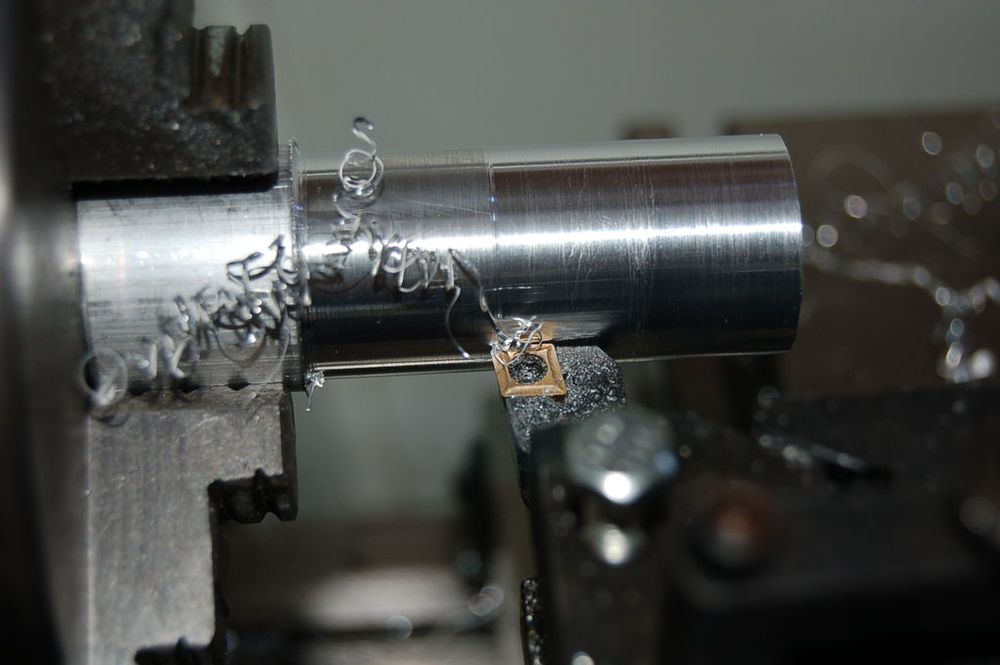

Primero una cara.

carritosoldadura-0017

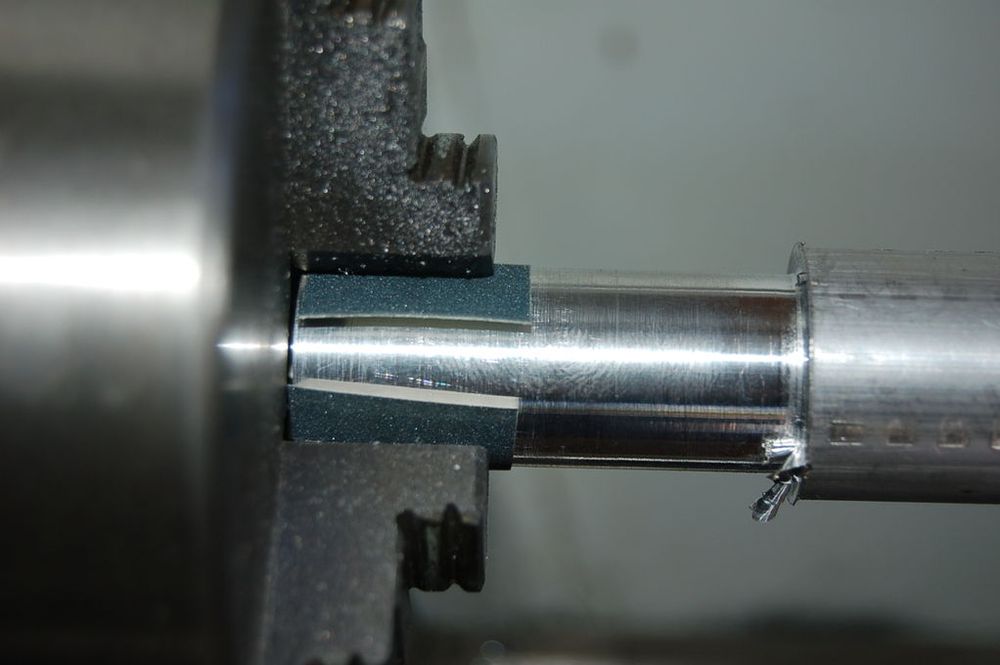

Y luego la otra cara

carritosoldadura-0018

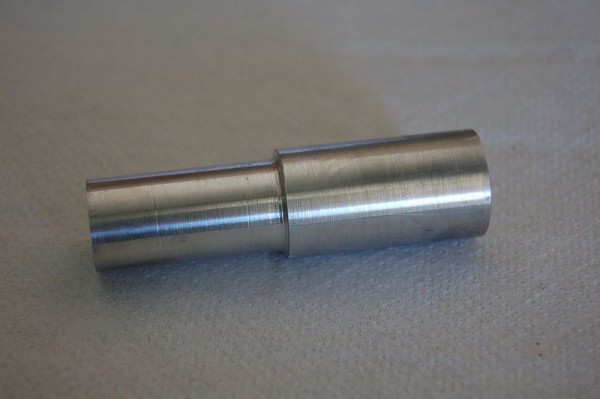

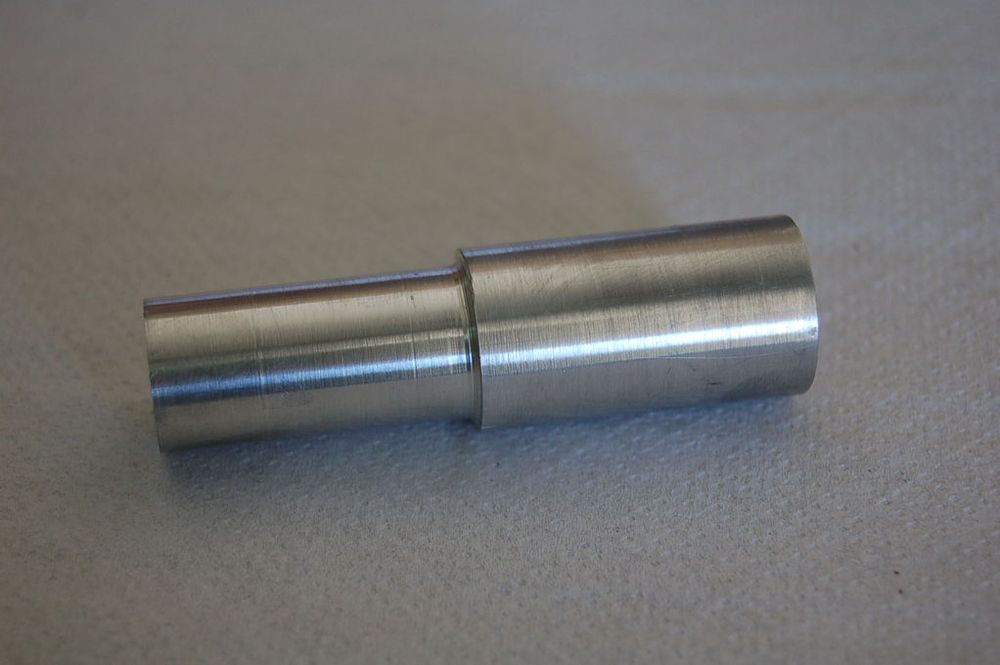

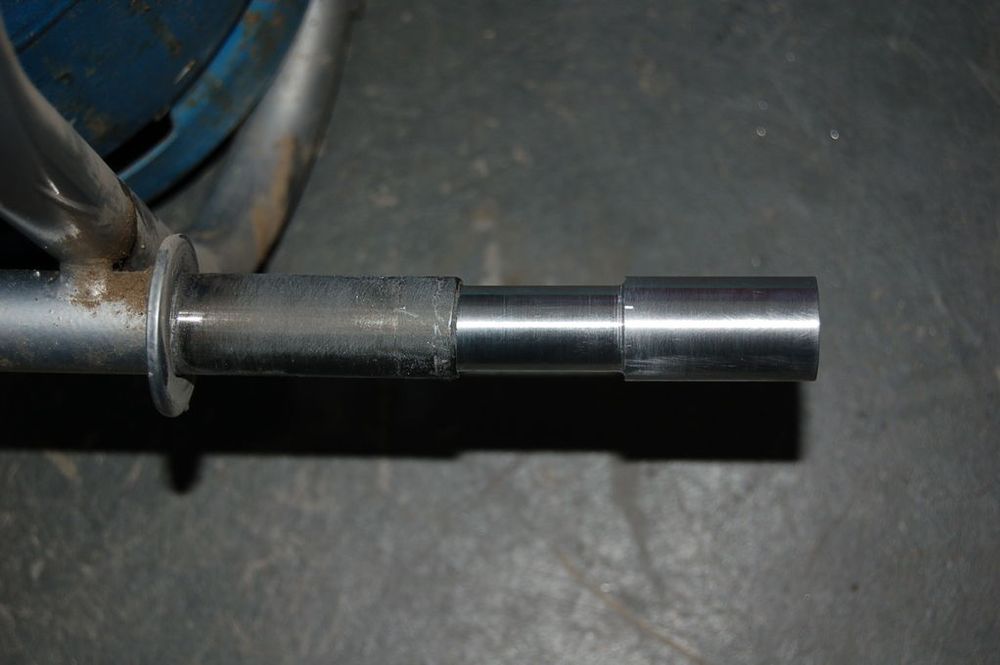

El prolongador…

carritosoldadura-0019

carritosoldadura-0020

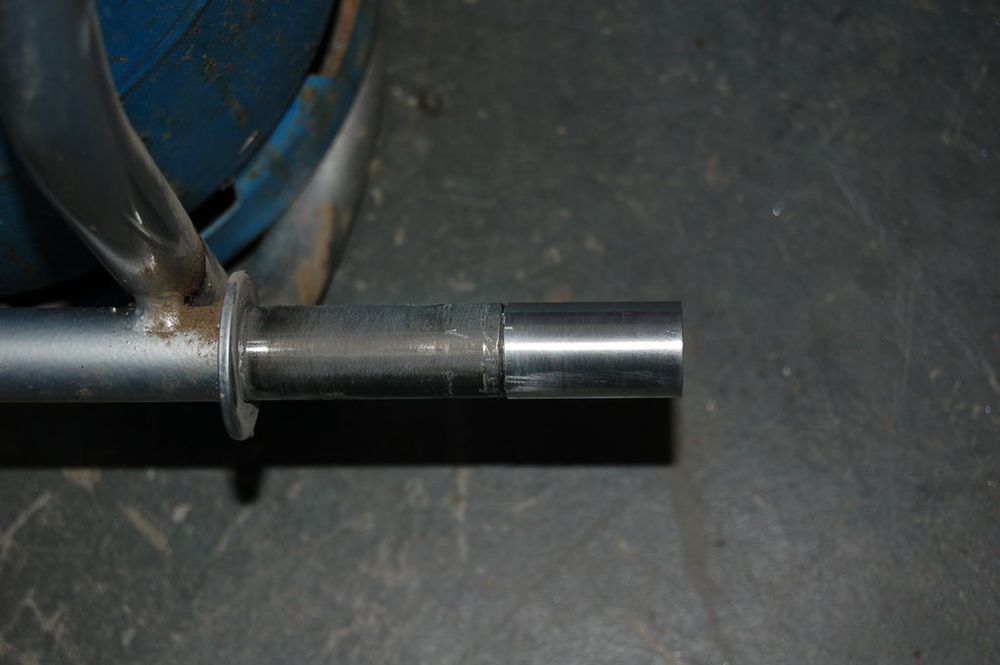

Dos martillazos mas tarde…

carritosoldadura-0021

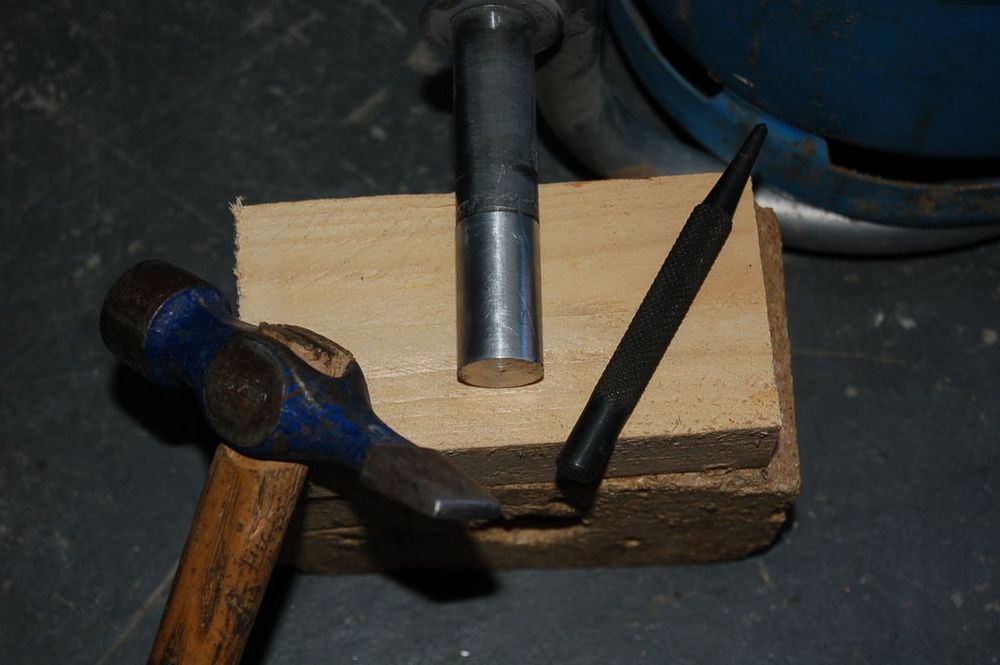

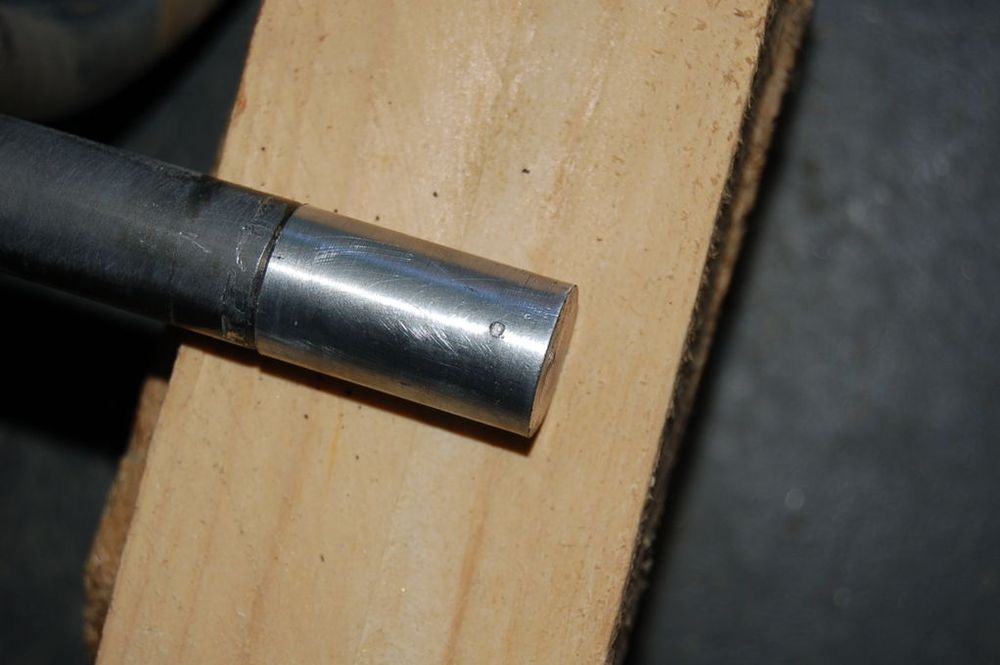

Un mártir de madera debajo, granete y martillo,

carritosoldadura-0022

carritosoldadura-0023

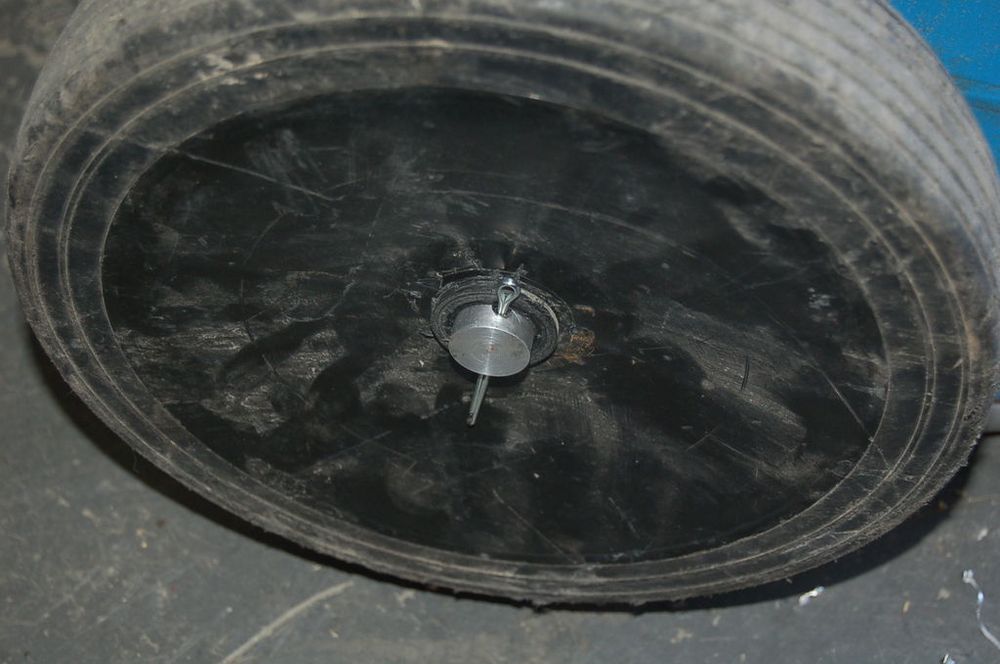

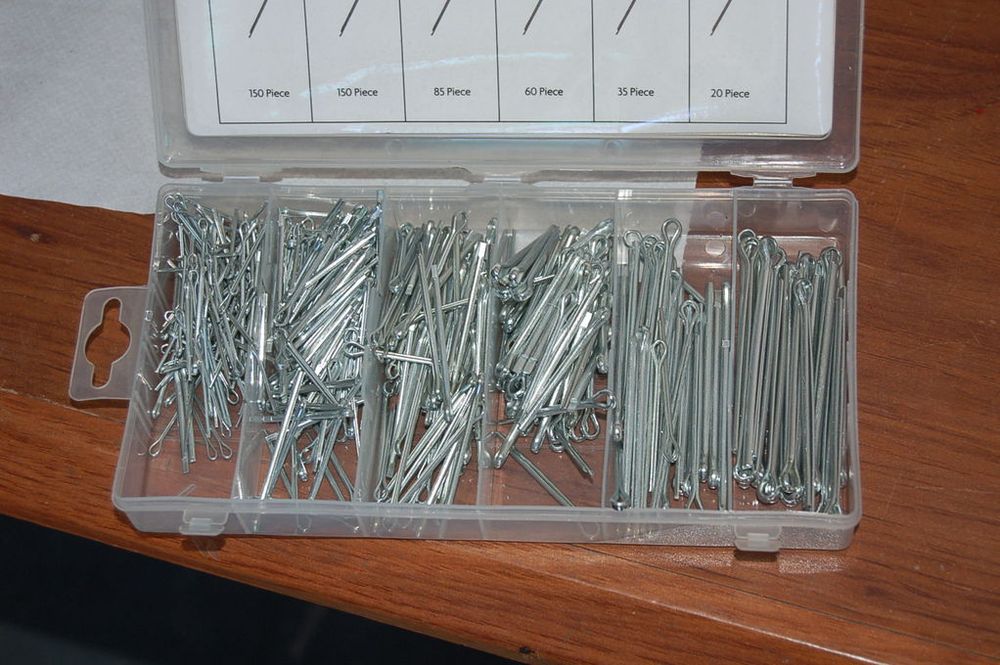

juego de pasadores, los compre en Stafford por 2 libras, creo que jubilaré sin usar todos…

carritosoldadura-0024

carritosoldadura-0025

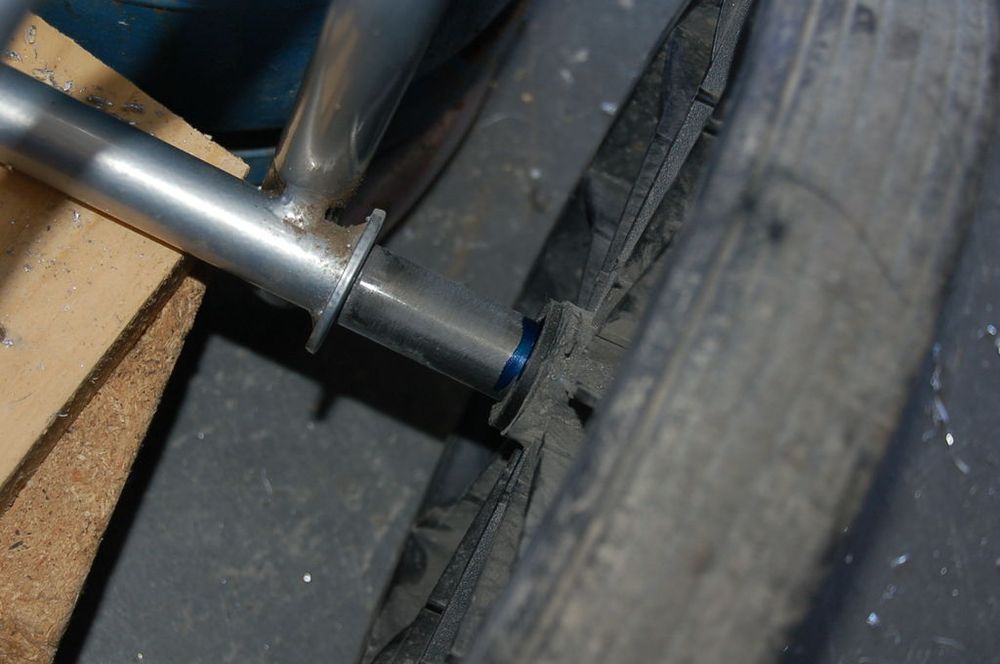

Marco por dentro el fin de la rueda…

carritosoldadura-0026

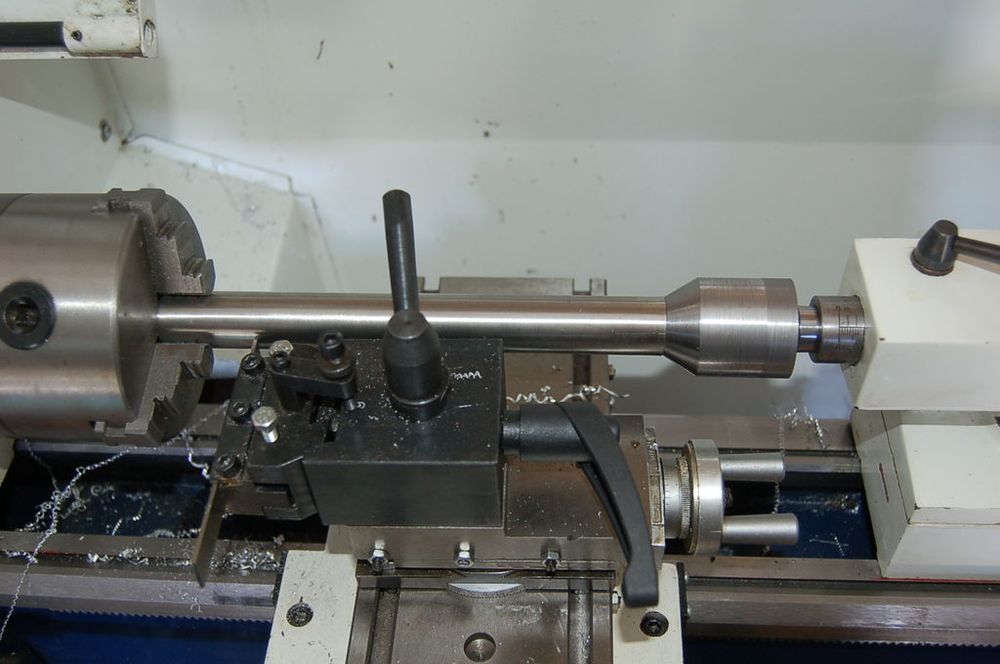

os acordáis del contrapunto de tubos…?  pues ala a usarlo…

carritosoldadura-0027

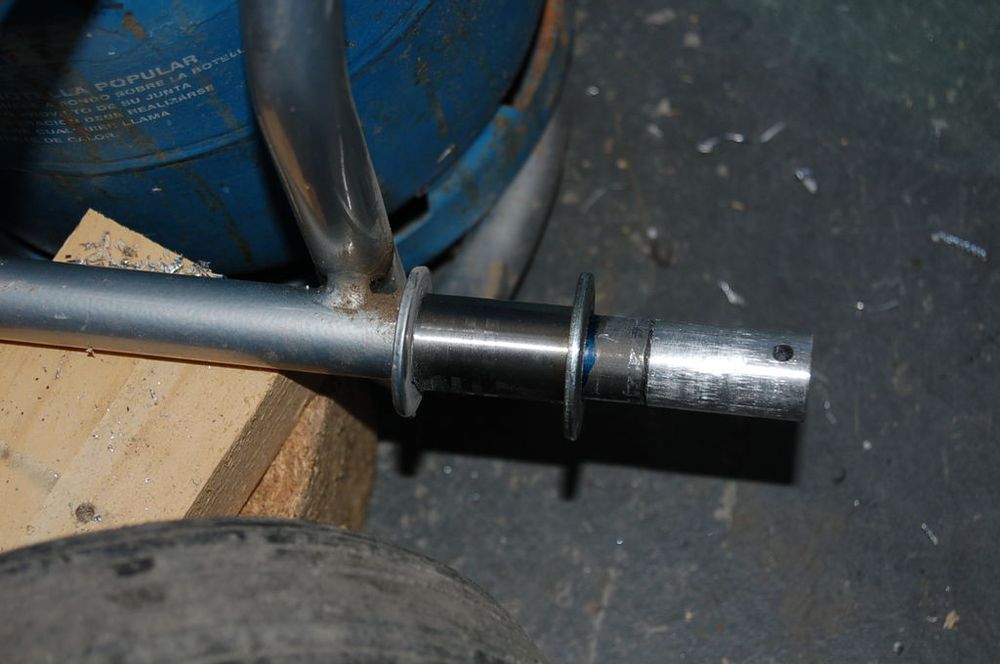

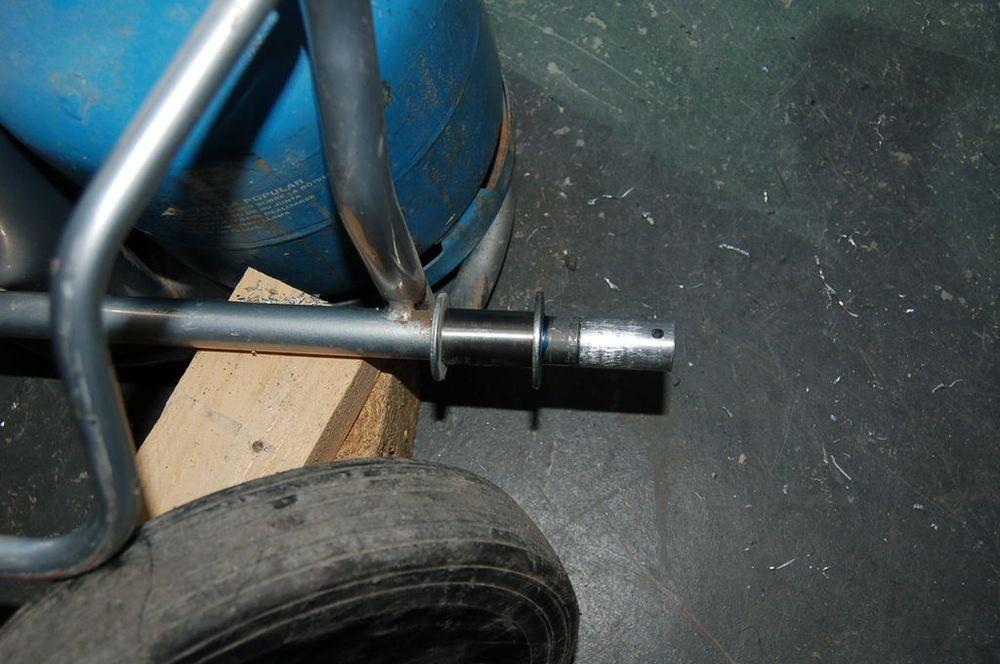

he puesto un casquillo de un tubo con interior de 24 mm que hace tope en una arandela que he mecanizado a 22 mm que es el grosor del tubo.

carritosoldadura-0028

carritosoldadura-0029

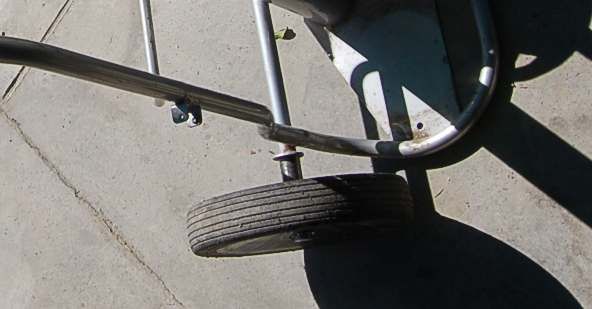

El resultado final

carritosoldadura-0030

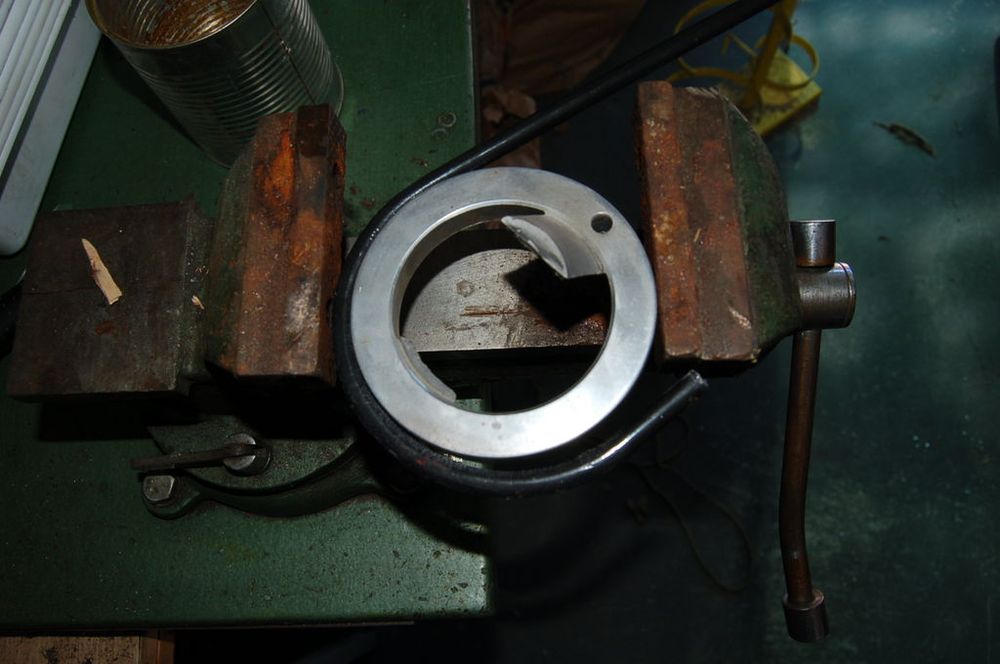

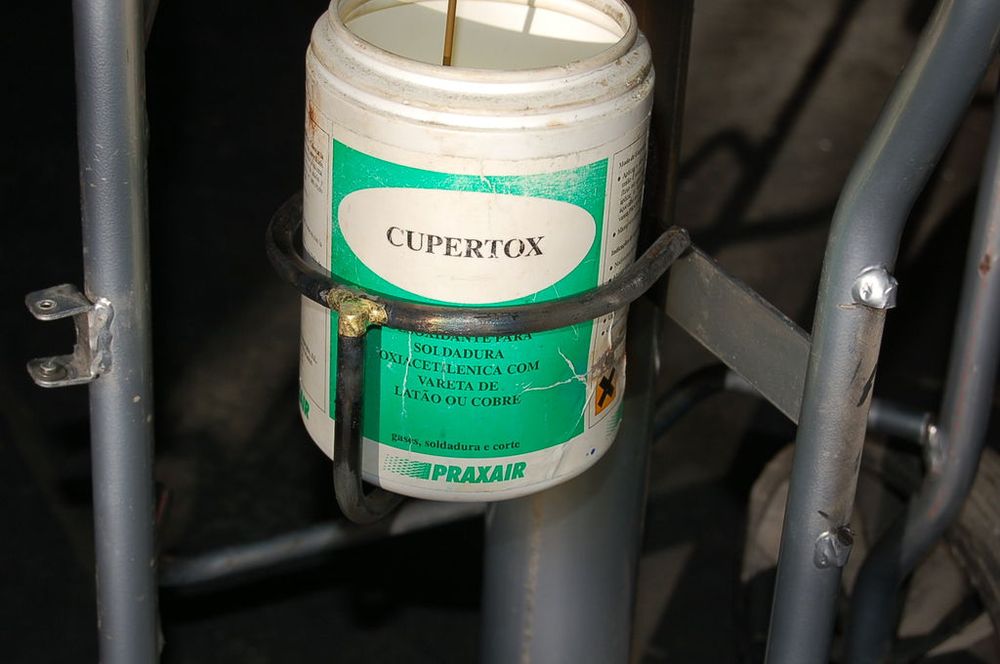

Ahora voy a hacer el soporte para el bote de los polvos de soldadura.

carritosoldadura-0031

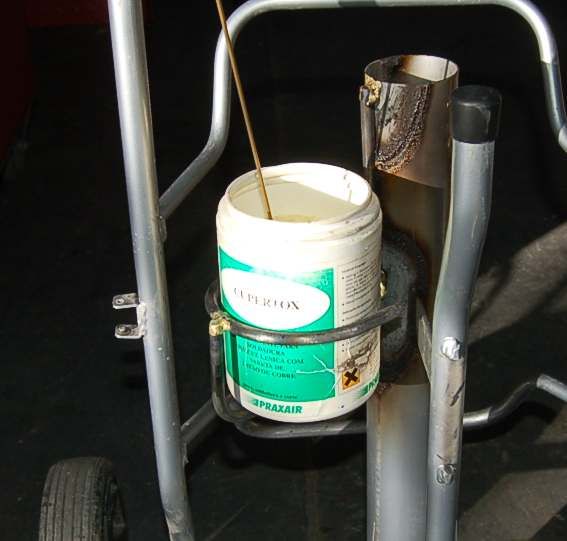

Con ayuda de un soporte adecuado doblo en forma de U una cabilla de hierro.

carritosoldadura-0032

carritosoldadura-0033

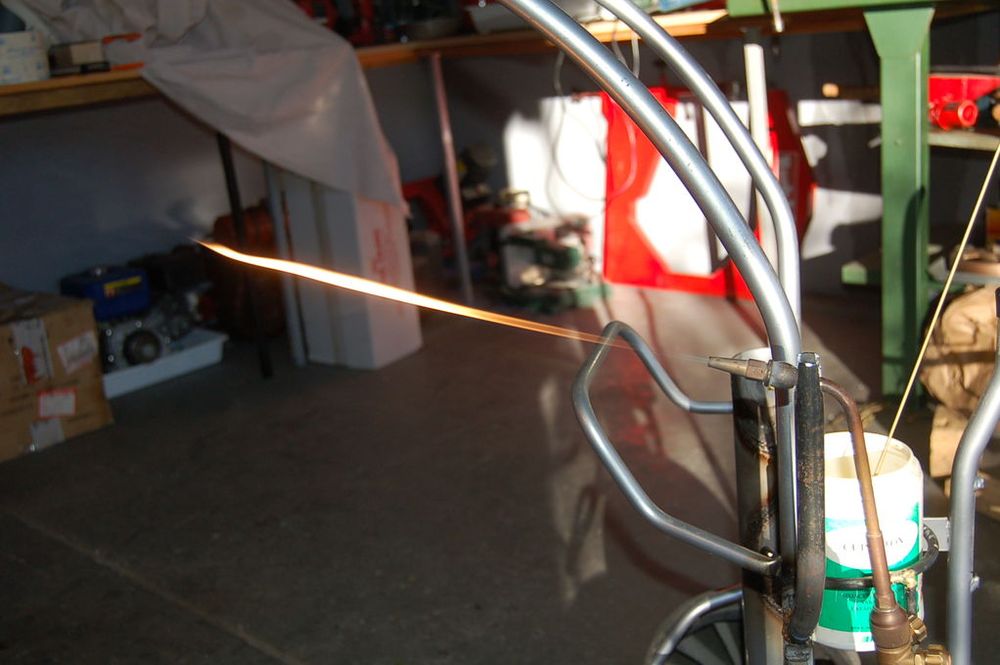

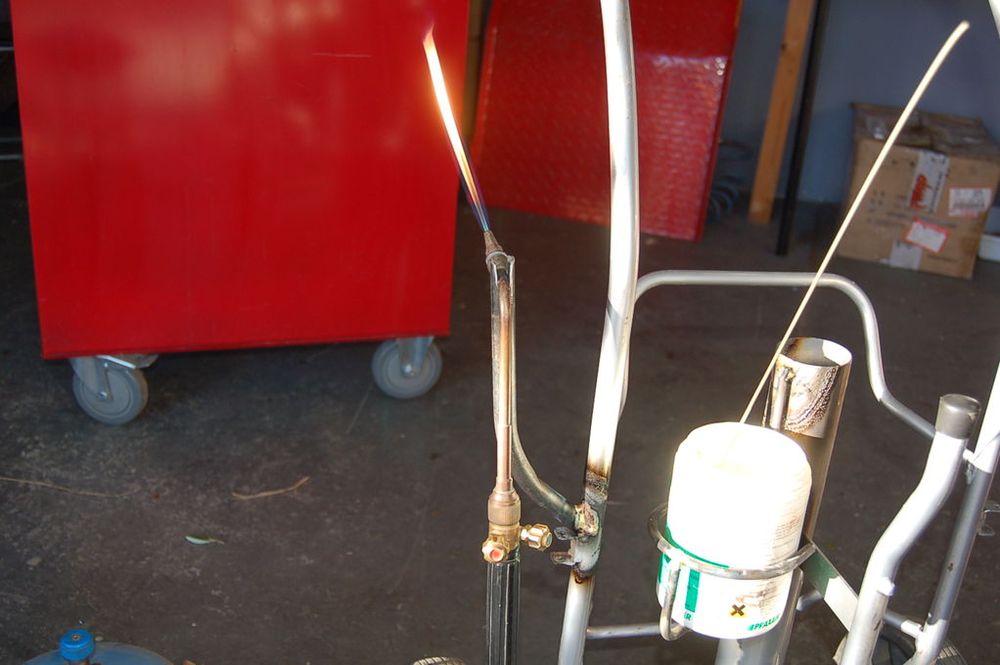

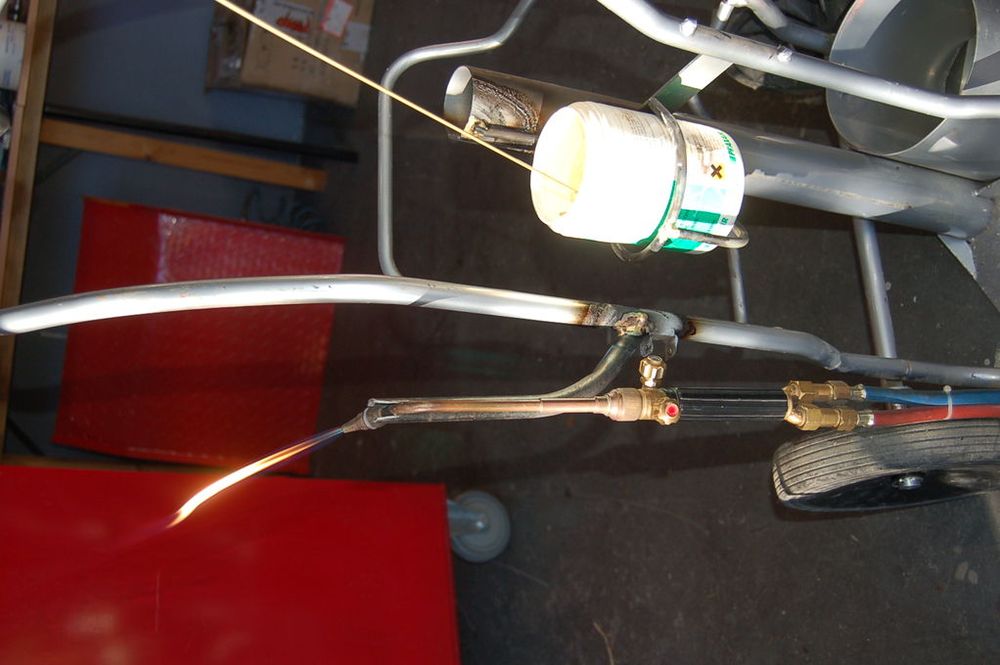

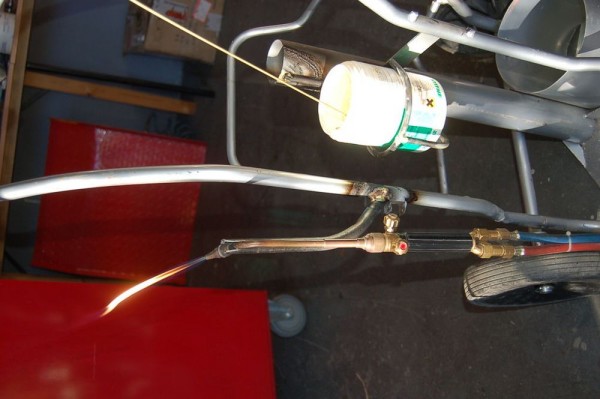

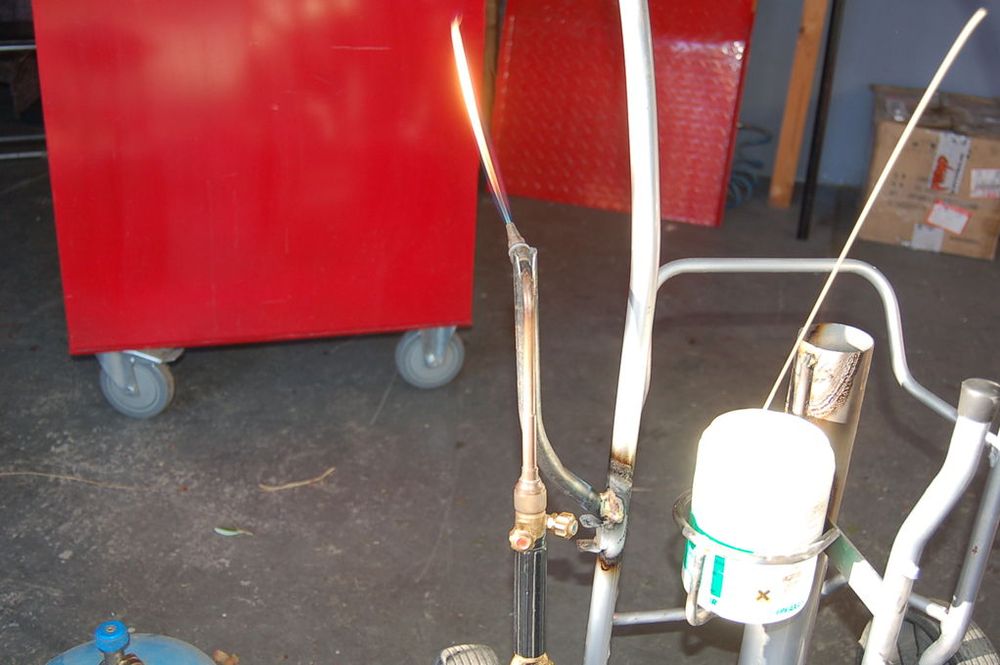

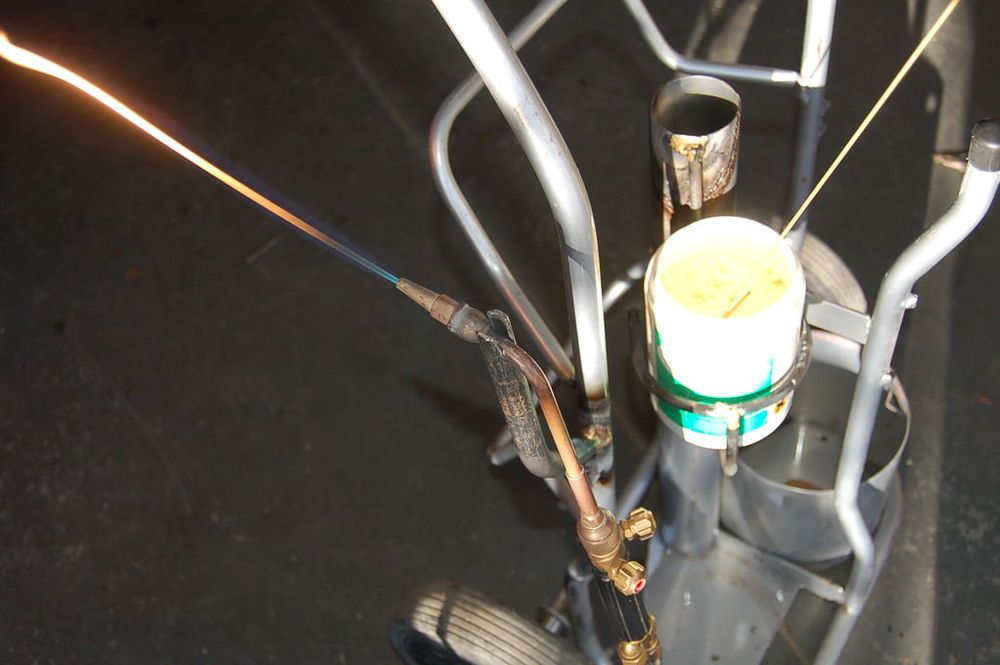

El soporte para la llama, esto para mi es muy importante porque no tenia donde dejarla hasta ahora.

carritosoldadura-0034

carritosoldadura-0035

carritosoldadura-0036

carritosoldadura-0037

carritosoldadura-0038
