Construcción del soporte para trabajar el motor.

Para mejor manejo del motor he decidido fabricarme un soporte que ya me valdrá como soporte para más de una vez.

Construcción del soporte para trabajar el motor.

Por Lamaneta

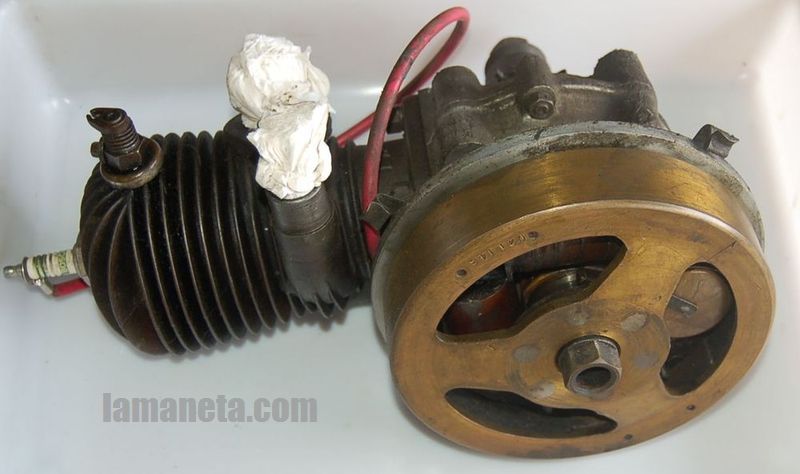

Este es el motor, se trata de Villiers Mk VIIC, para manejarlo mejor y que no se rompa las aletas.

VilliersMK_VIIC_01

VilliersMK_VIIC_02

VilliersMK_VIIC_03

VilliersMK_VIIC_04



El soporte consta de dos partes: una es la base para evitar que se vuelque y otra será el anclaje del motor.

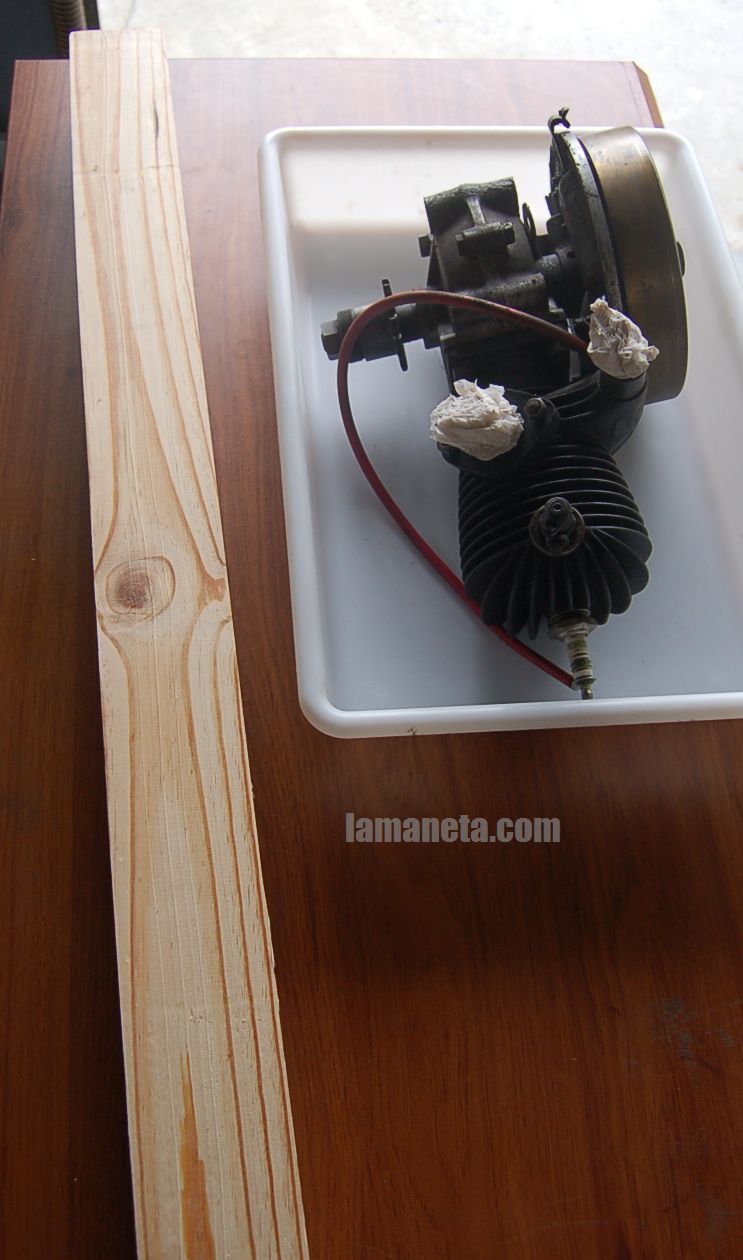

Para la base cuento con esta alfangía de madera reciclada, originalmente era un madero de un palet, pero cepillado y curado contra la polilla, da el pego.

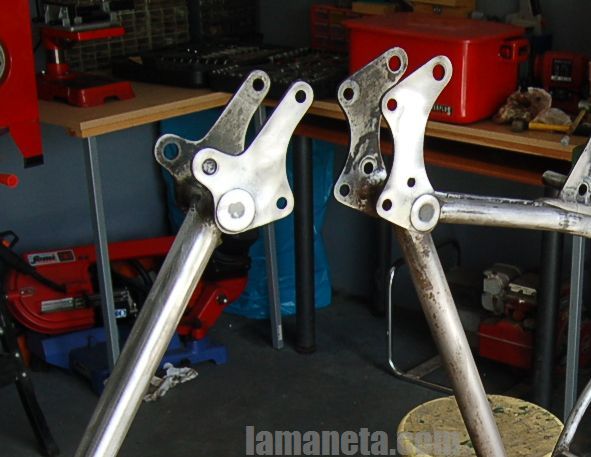

Para anclar el motor voy a imitar los anclages del chasis con chapa de 3 mm.

Pues ya esta hecho:

Como es solo un soporte para sujetar el motor y que no se rompa una aleta o se arañe mientras restauro la moto o lo desarmo, no me he esforzado mucho en su construccion de hecho la madera es de un palet y la chapa estaba oxidada. Pero el resultado ha sido el buscado que este firmemente sujetado.

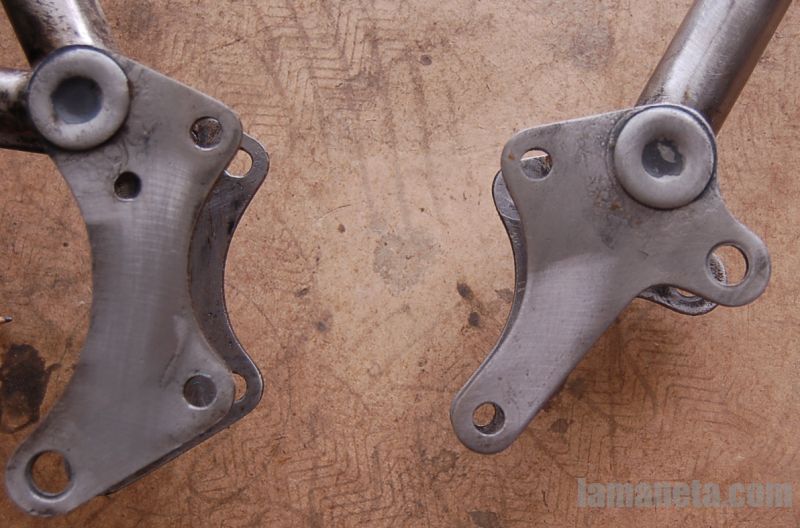

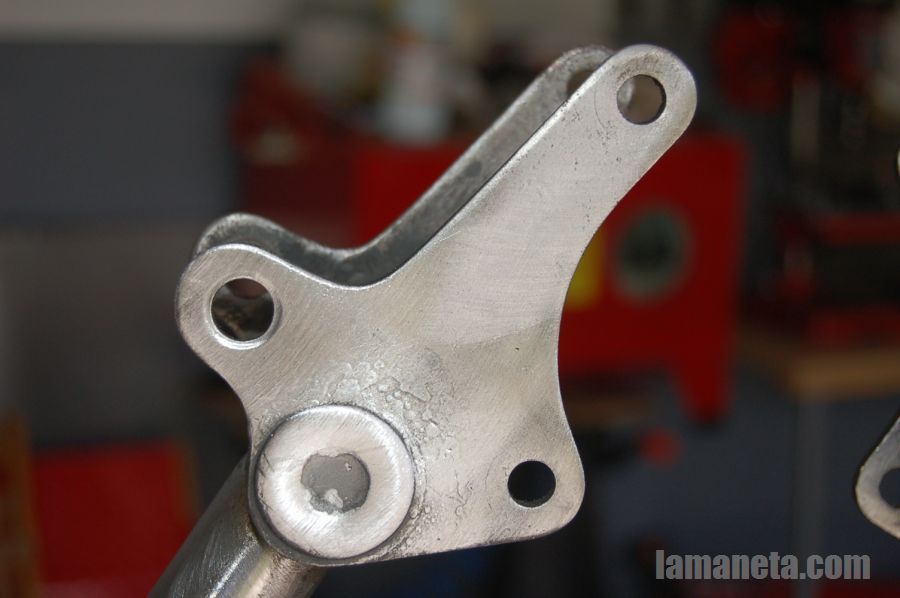

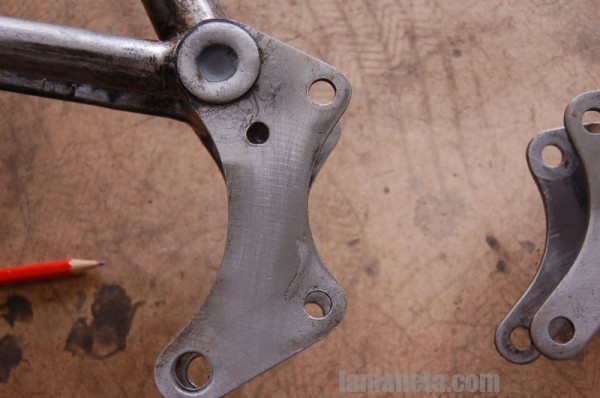

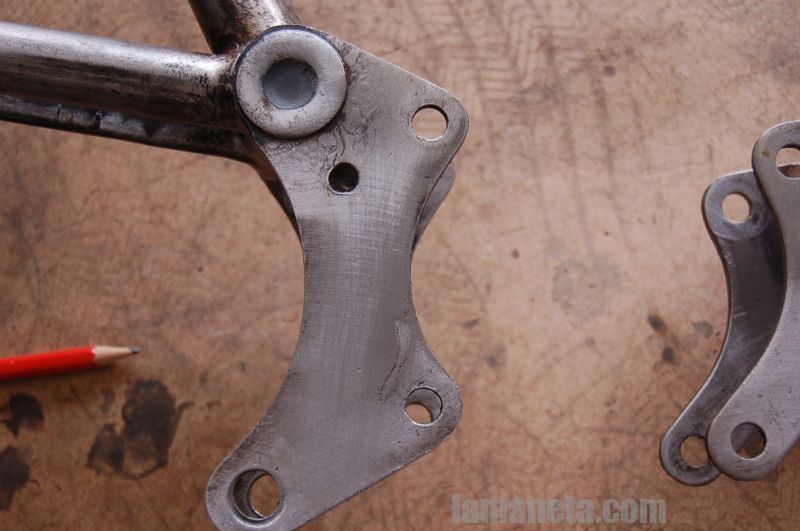

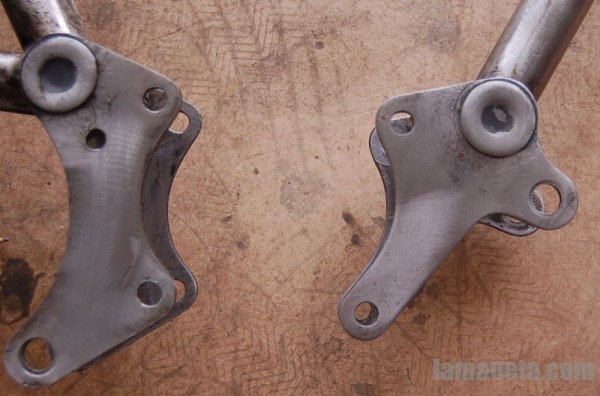

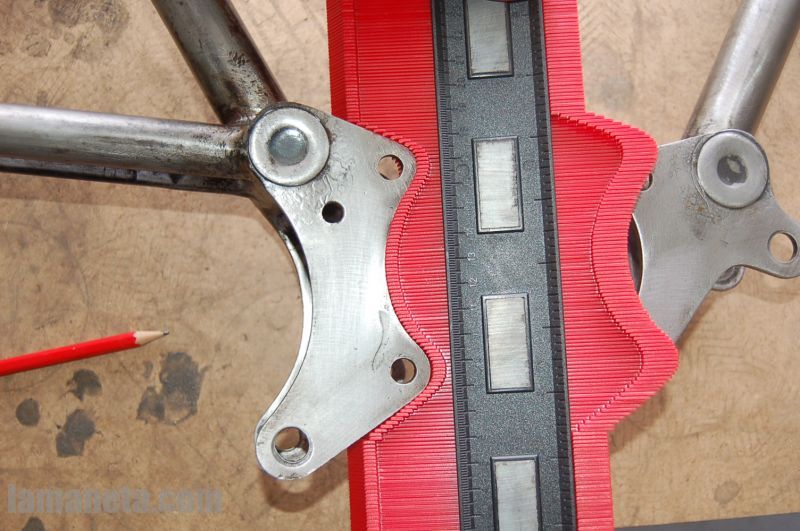

Tomando medidas del soporte orginal de chasis para hacer el soporte idéntico.

VilliersMK_VIIC_05

VilliersMK_VIIC_06

VilliersMK_VIIC_07

VilliersMK_VIIC_08

VilliersMK_VIIC_09

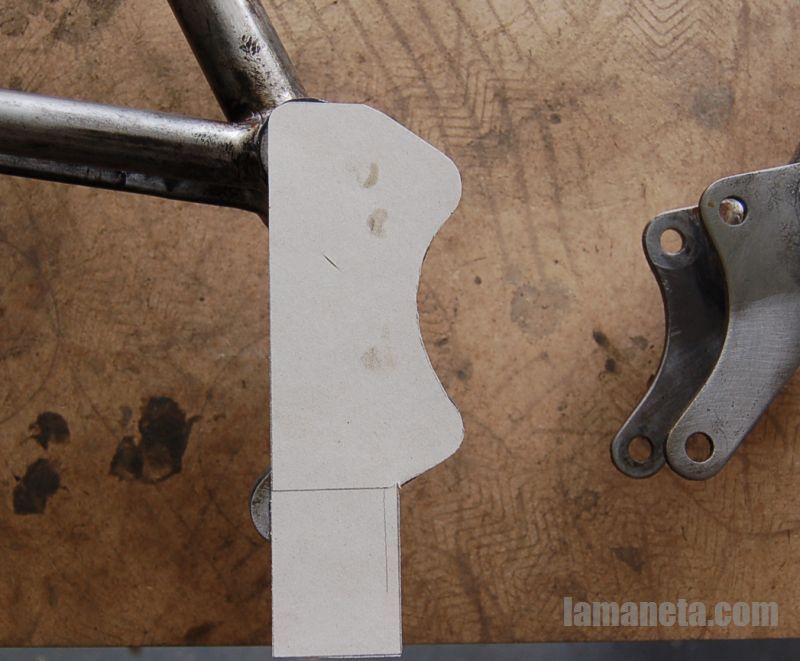

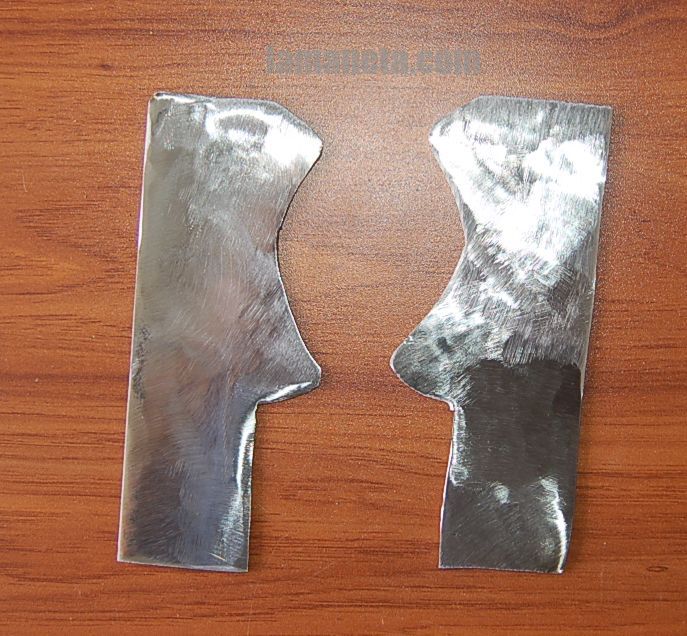

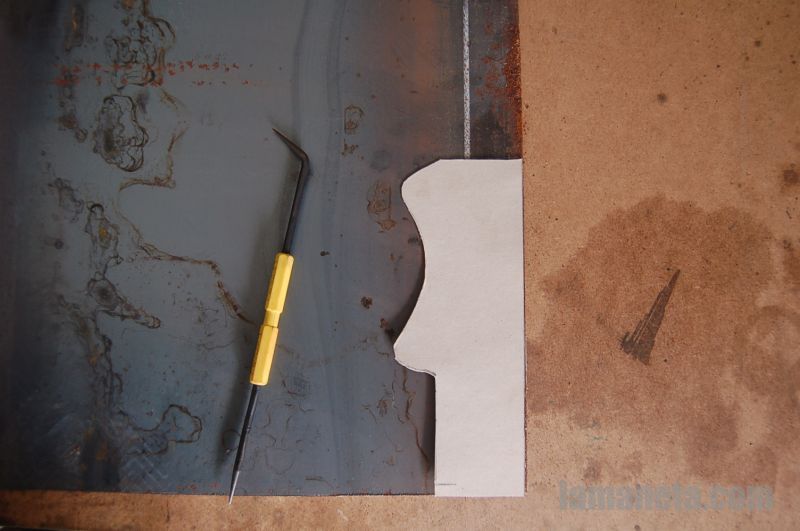

Una vez cortada la plantilla en cartón la pasamos a chapa de acero de 2 mm.

VilliersMK_VIIC_10

VilliersMK_VIIC_11

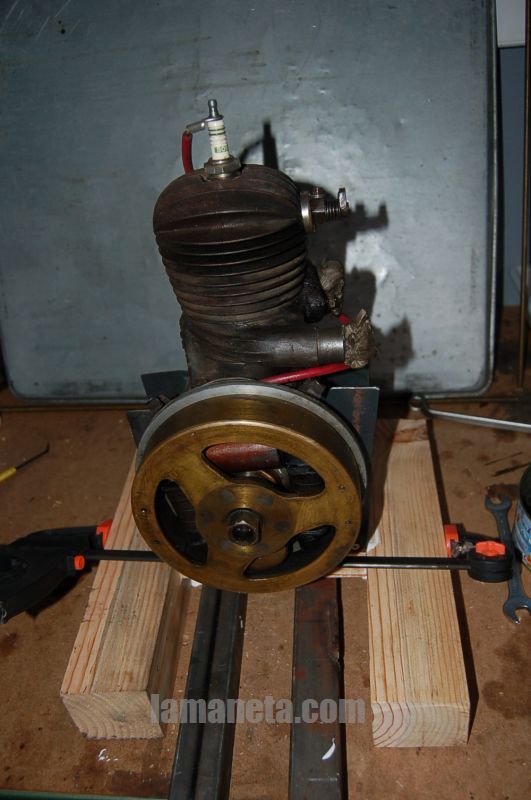

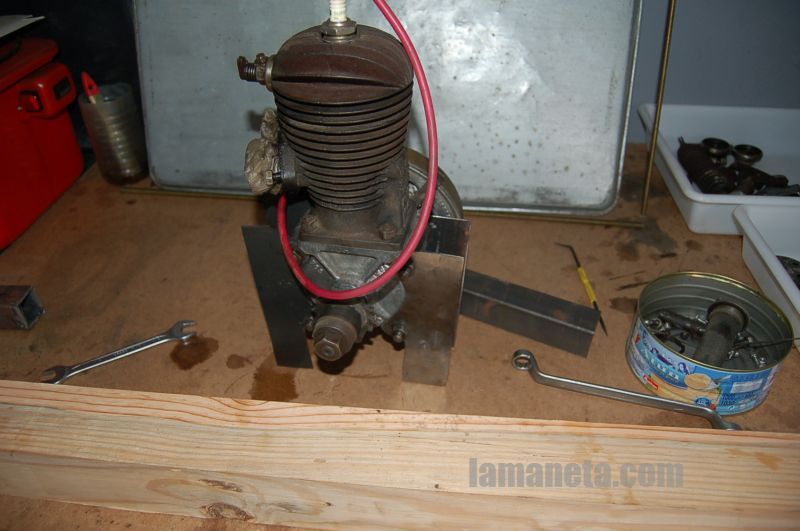

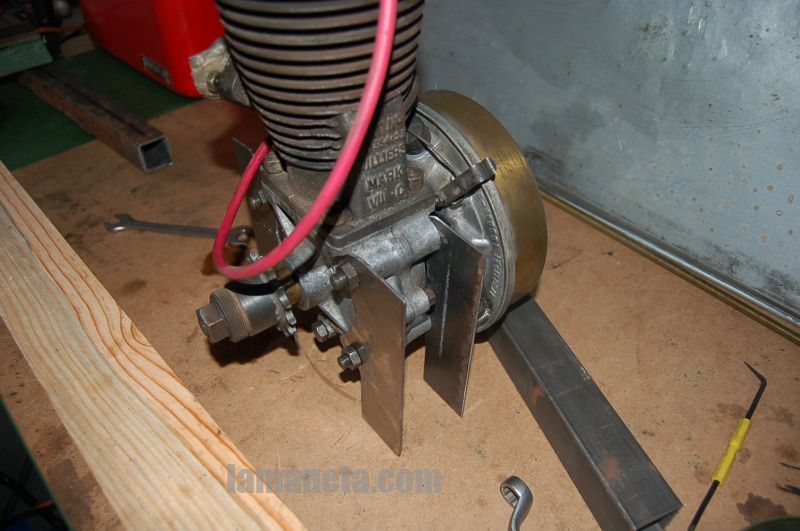

Y una vez cortada, le hacemos los agujeros para los anclajes del motor. Ponemos el motor y hacemos el pie en madera.

VilliersMK_VIIC_12

VilliersMK_VIIC_13

VilliersMK_VIIC_14

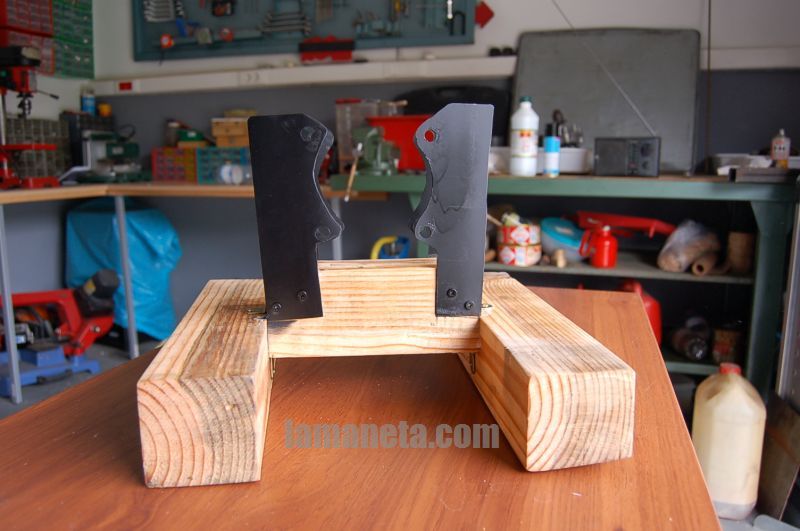

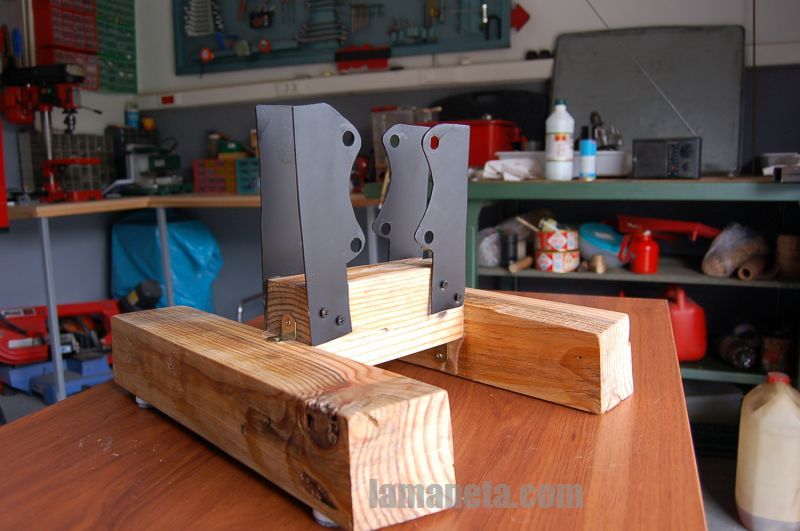

Pintamos con spray y con prisas, y a la madera le puesto aceite de teca.

VilliersMK_VIIC_15

VilliersMK_VIIC_16

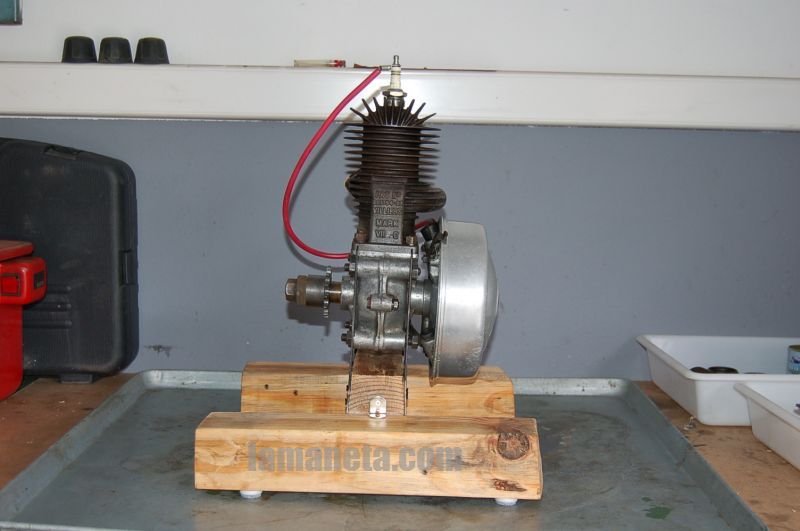

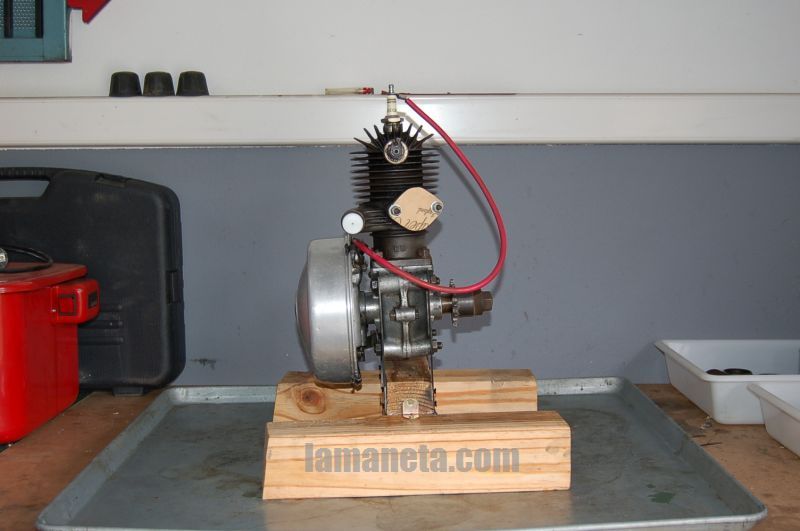

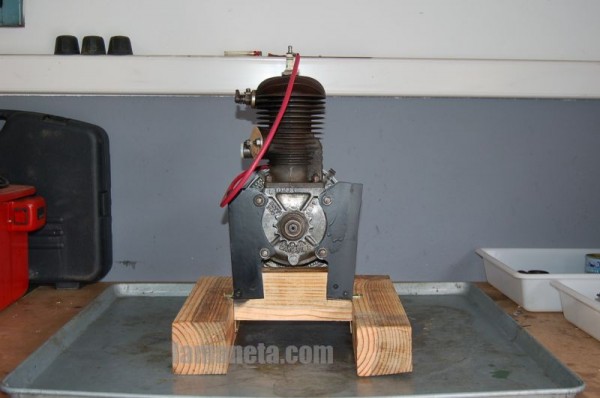

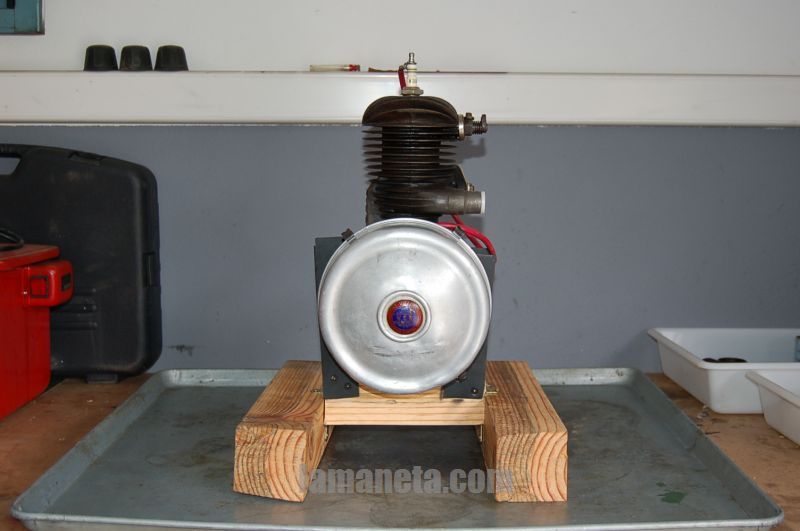

Anclamos el motor al soporte y aqui tenemos 4 fotos por cada costado.

VilliersMK_VIIC_17

VilliersMK_VIIC_18

VilliersMK_VIIC_19

VilliersMK_VIIC_20

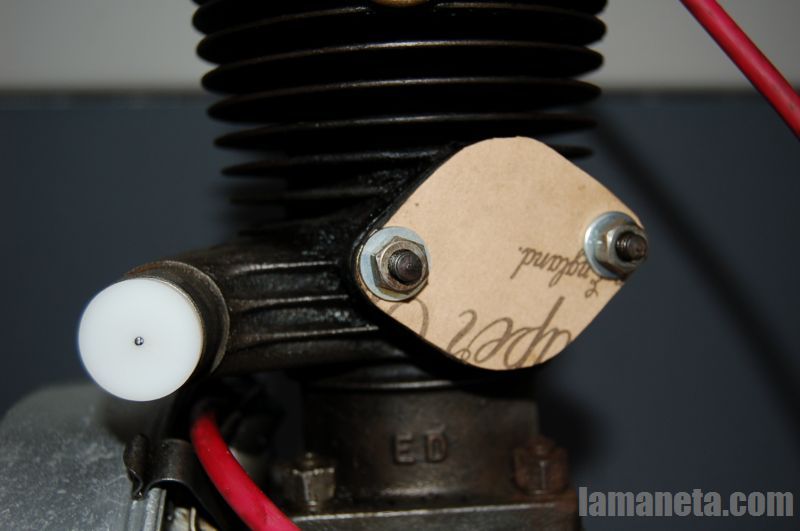

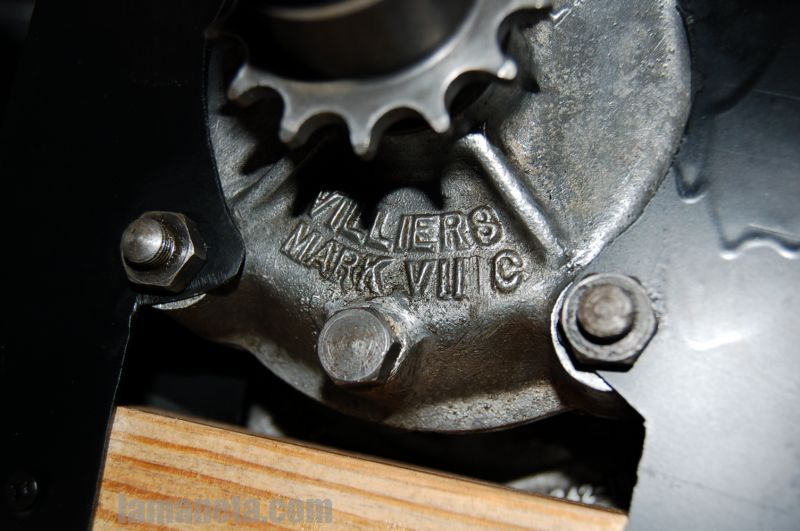

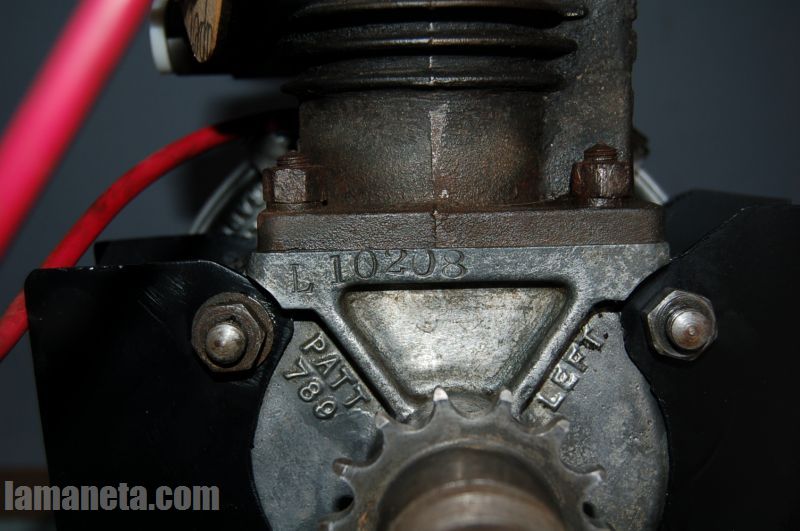

Detalle del motor y de los cierres de admisión y escape que son más coquetos.

VilliersMK_VIIC_21

VilliersMK_VIIC_22

VilliersMK_VIIC_23

VilliersMK_VIIC_24



Por Lamaneta
