Dobladora de tubo o curvadora de tubo

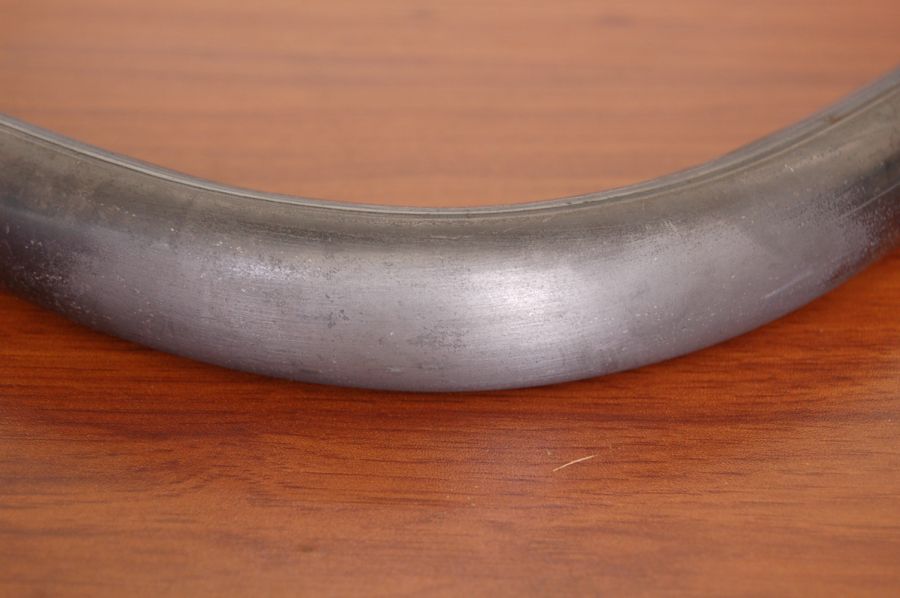

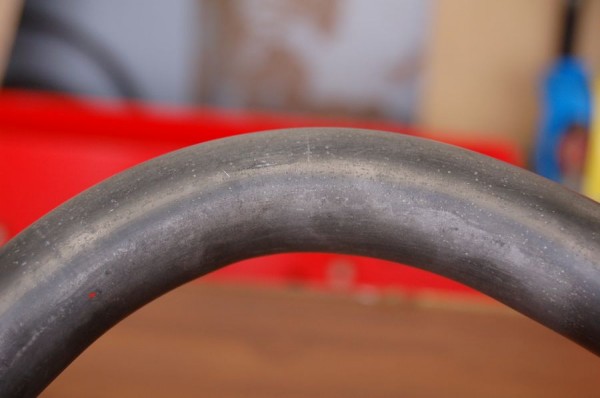

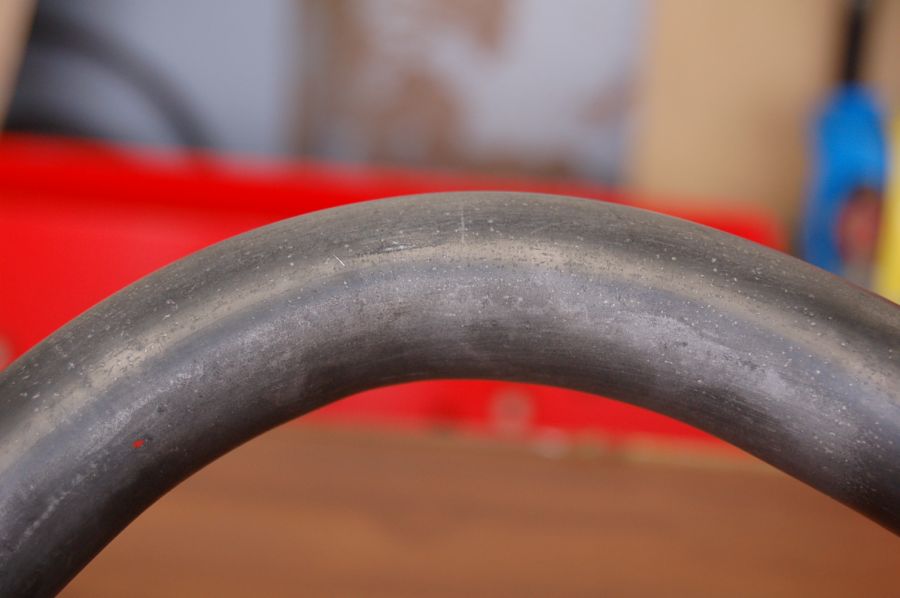

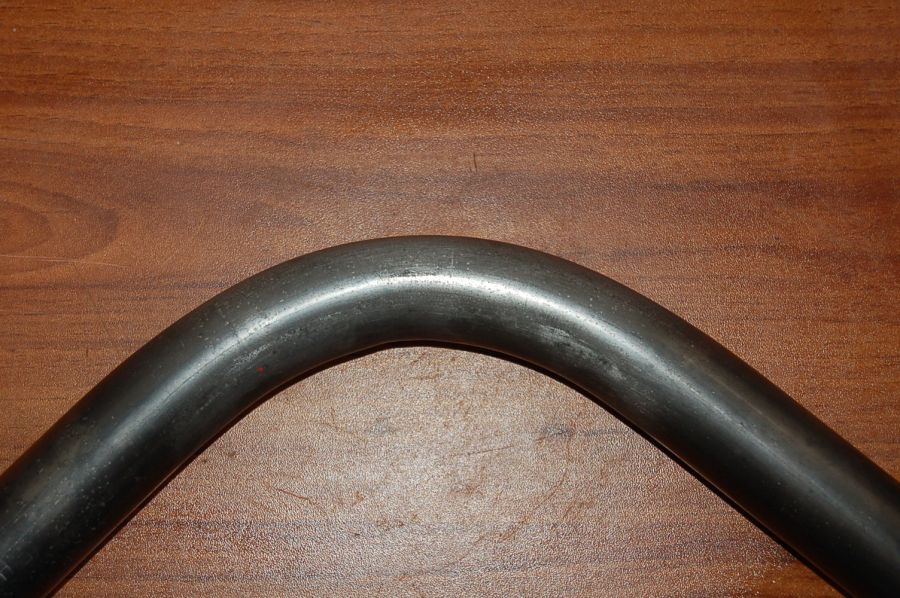

Ya he hecho mi primera prueba de doblado de tubo estos son los resultados….

foto1

foto2

foto3

Ahora por partes…. Lo primero es cortar el tubo.

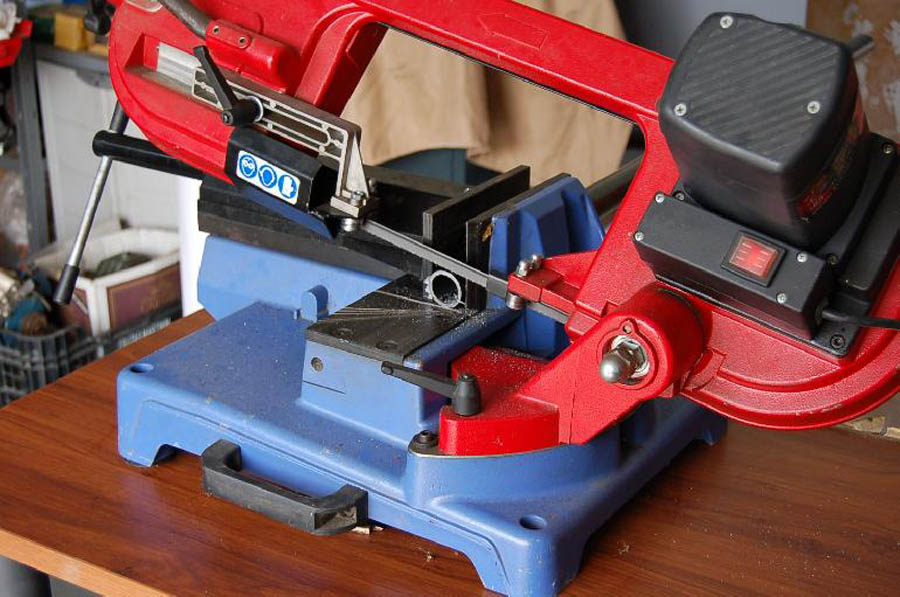

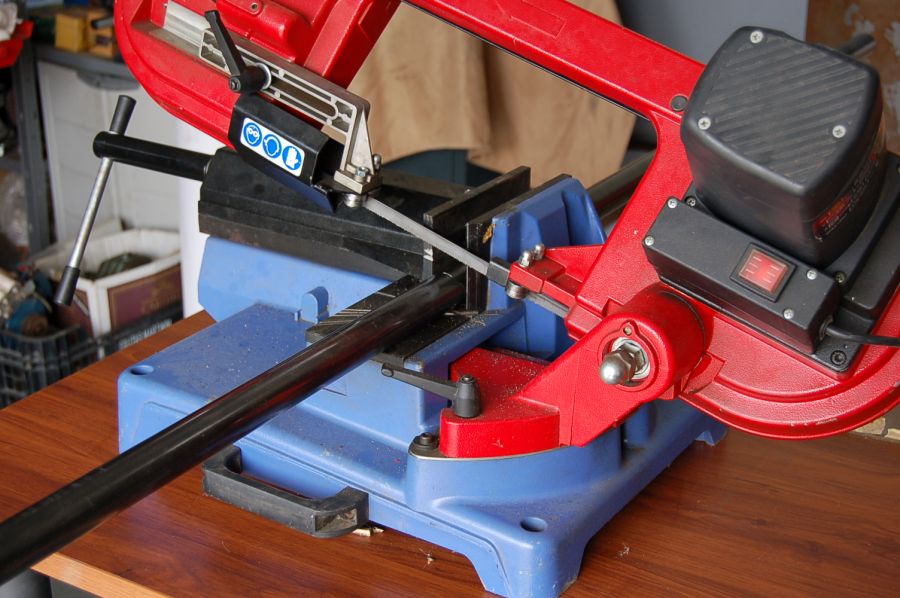

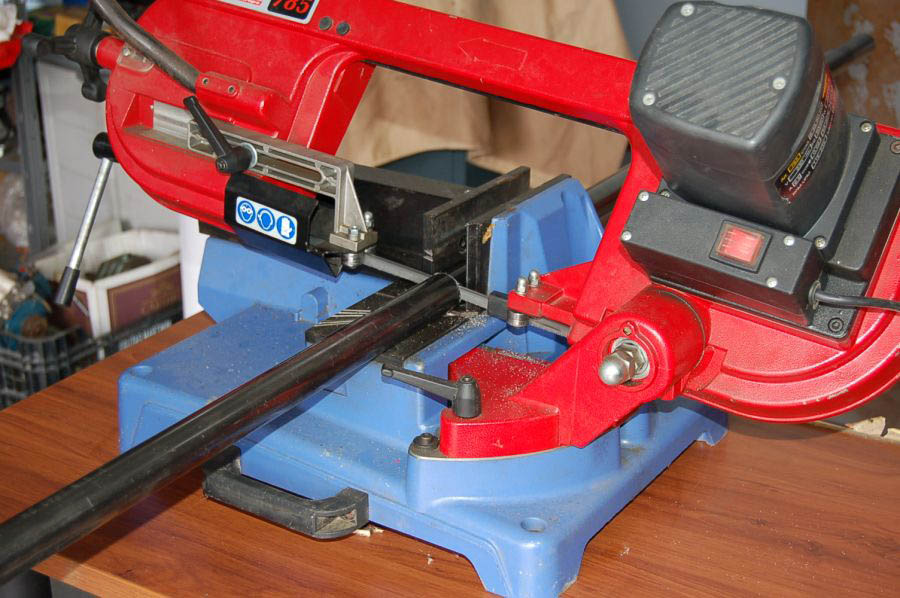

Para ello uso una sierra de cinta gentileza de un manetero almeriense.

foto4

foto5

foto6

foto7

Una vez cortado hay que llenarlo de Arena y Agua.

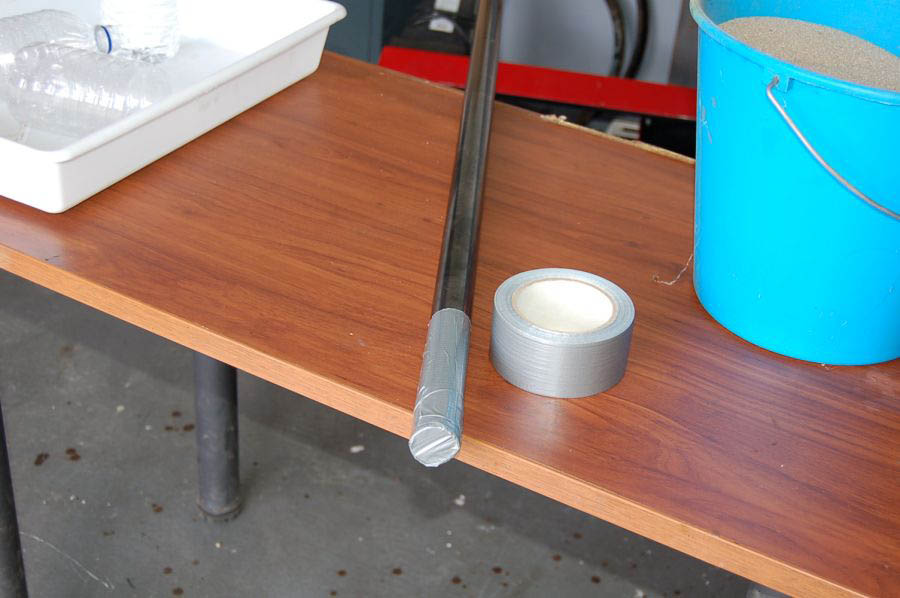

Lo primero es tapar un extremo.

foto8

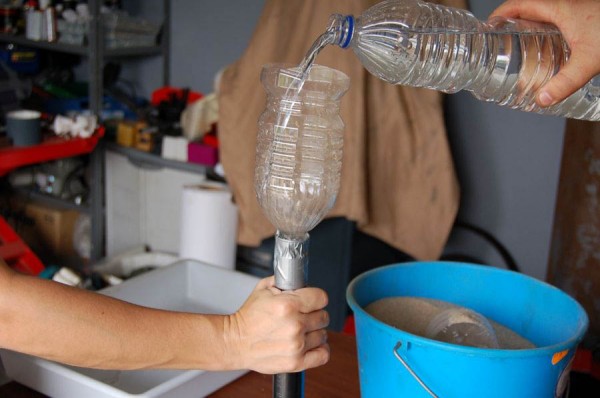

Luego se vierte el agua como medio tubo, el orden es muy importante, primero el agua y después la arena

foto10



Se echa agua porque esta no se puede comprimir, y se echara solo arena si lo haria, no la arena en si, pero si el aire entre los granos, al echar agua el aire es ocupado por el agua, y la arena hace que el agua no se desplace al comprimirse.

foto9

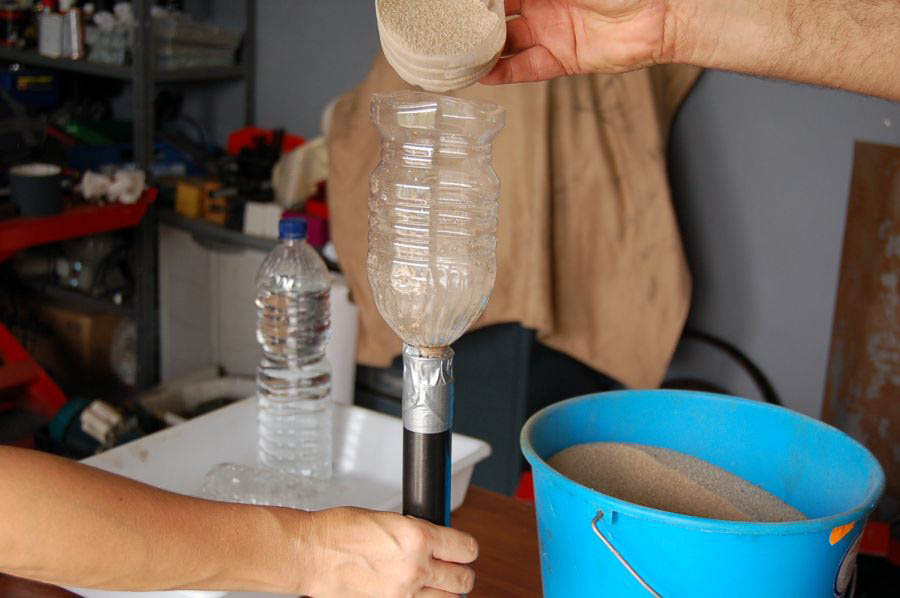

Ahora arena, yo uso de la que venden en las superficies de bricolaje, creo que es para areneros de críos, y no contiene sal.



foto11

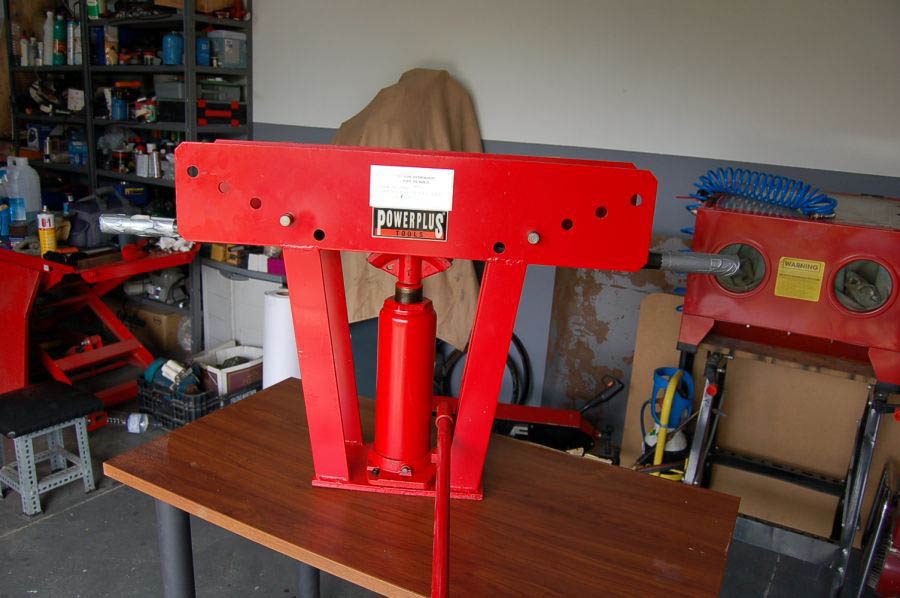

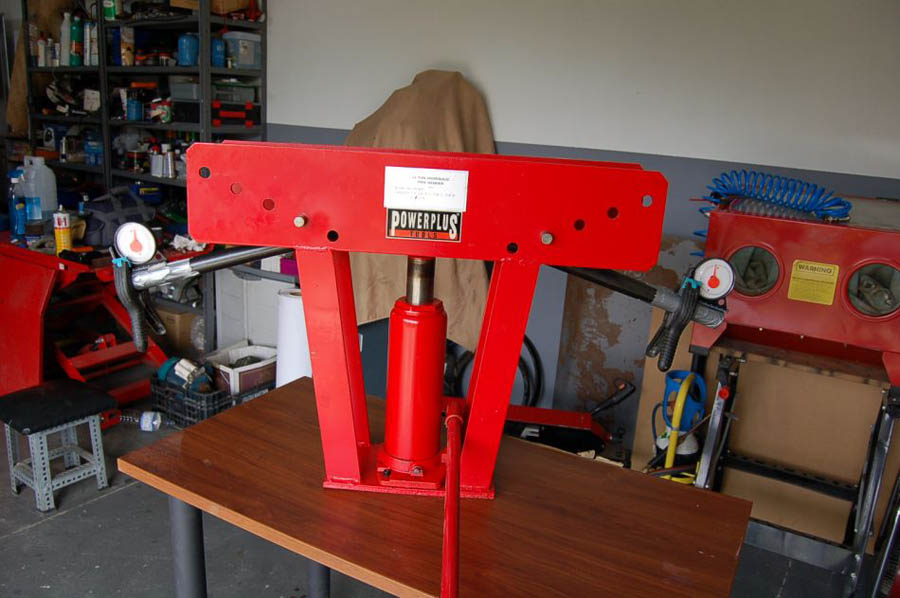

la maquina con tubo en cuestión.



foto12

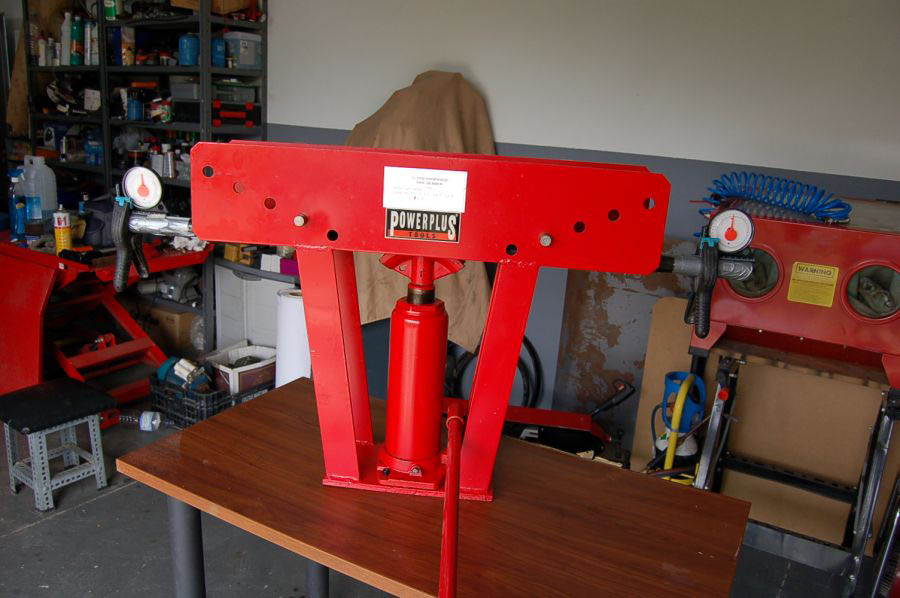

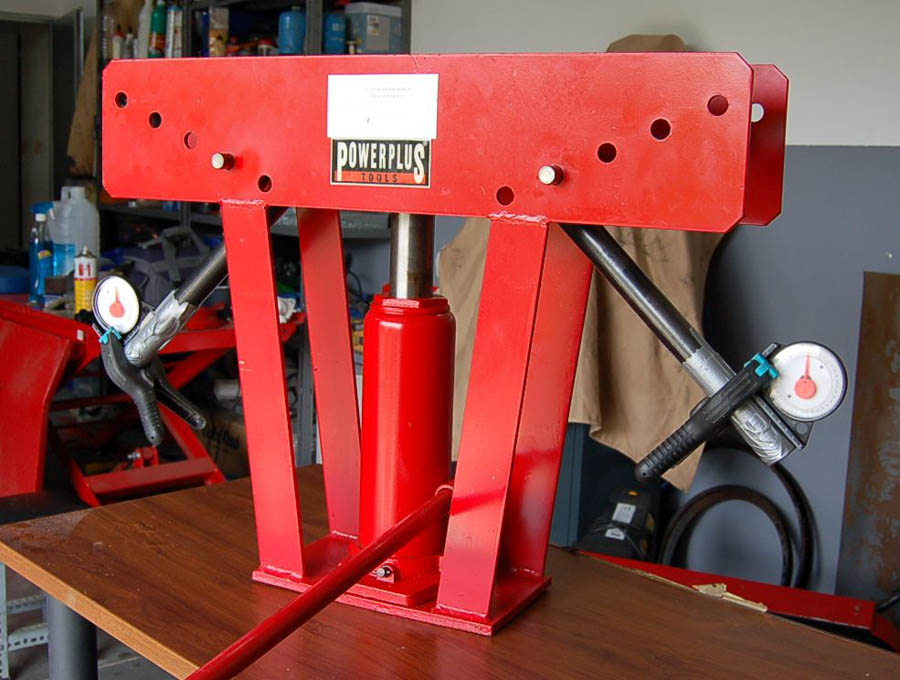

Se puede ver que tengo puestos los dos inclinometros en los extremos.

foto13

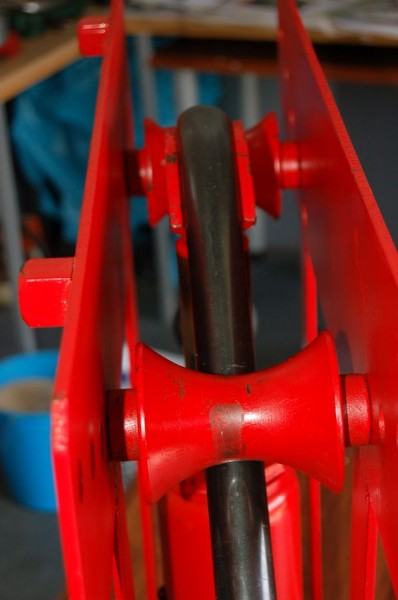

Aquí doblando,

foto14

Doblando aun más.

foto15

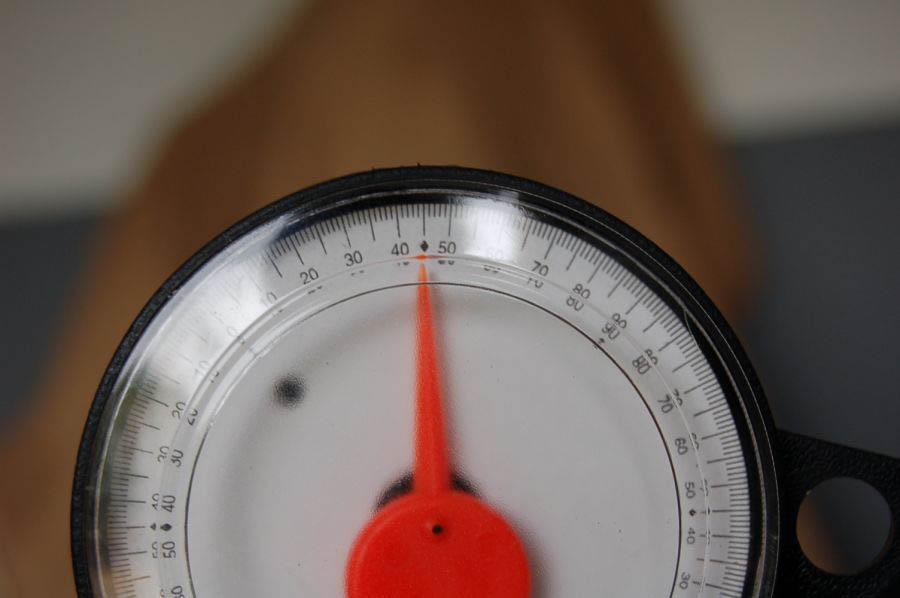

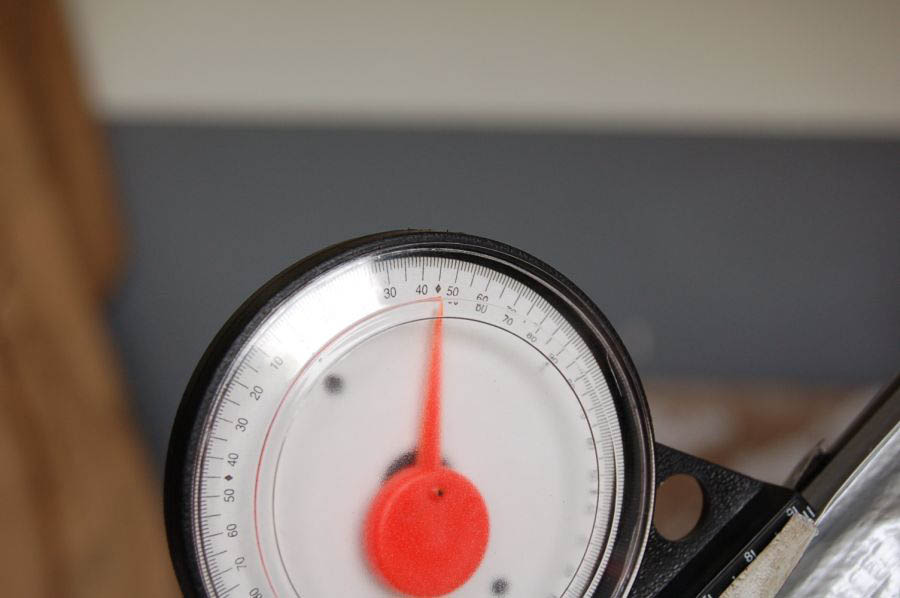

Se puede ver como marca 45º

foto16

foto17

Aqui he detectado otro error, una vez que liberas el gato hidraulico el tubo recupera algo, por lo cual no queda a 90º, asi que hay que liberar medir, apretar mas de 45º hasta que una vez liberado mida eso.

Otra cosa, la costura del tubo tiene que estar por el costado.

Yo estoy contento con mi primera prueba, hare alguna mas antes de meterme en serio con el chasis….
