El mismo circuito dos bombillas en paralelo y en serie.

Si quiere ver el indice de todos los temas haga click aquí…

Ahora vamos a complicar un poco el tema y vamos a poner más de una bombilla.

Existen dos formas de poner más de una bombilla, en serie y en paralelo, con sus ventajas y sus desventajas.

En serie.

DSC_0558

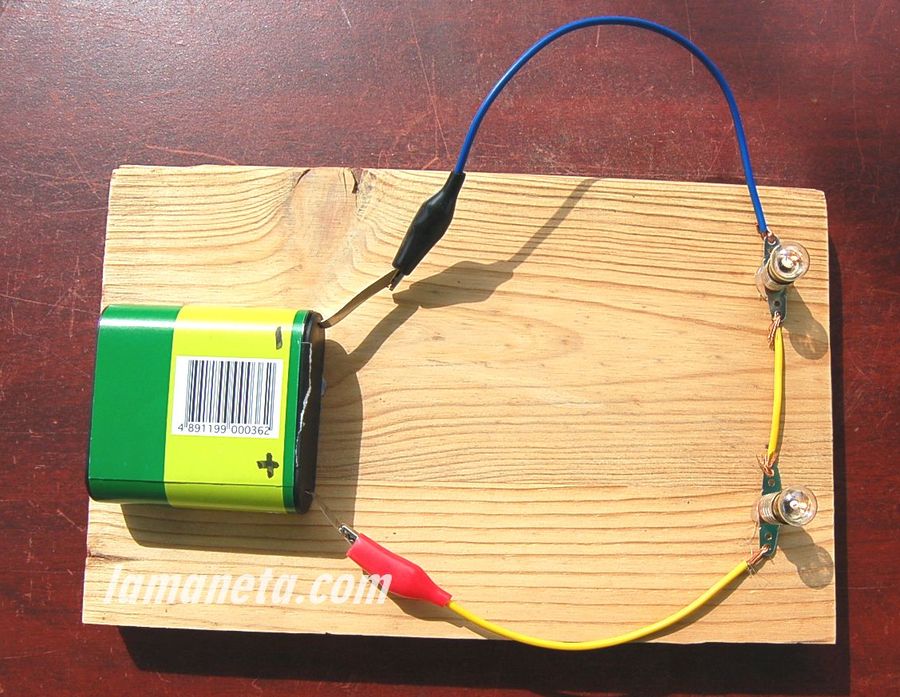

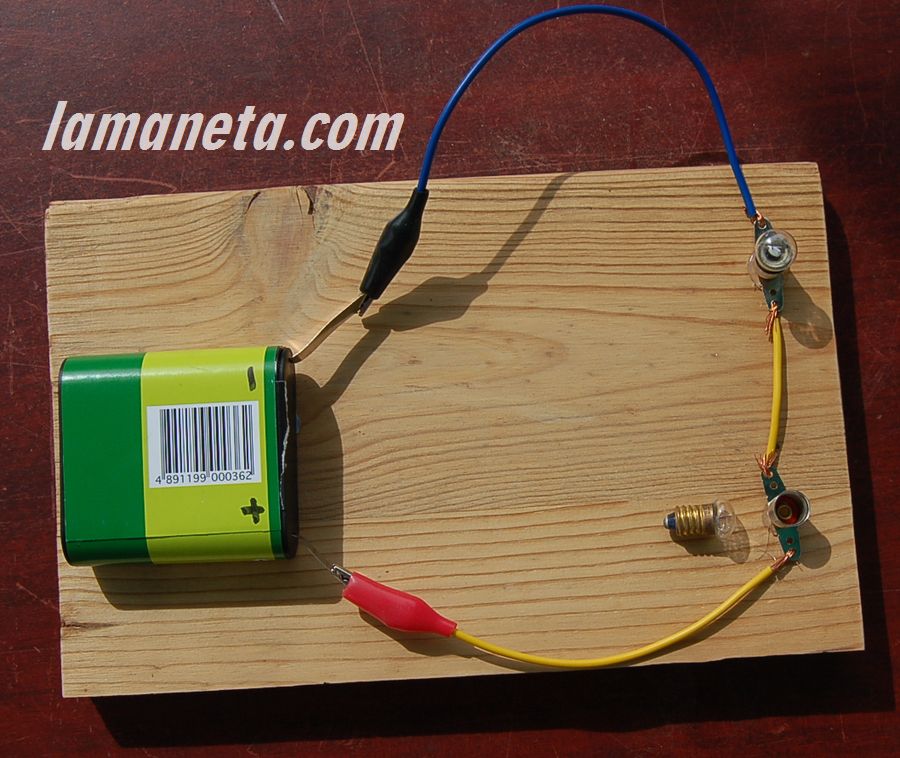

Este sistema es tal como se muestra en la fotografía, la corriente sale del polo negativo por el cable azul llega a la primera bombilla, la atraviesa, llega a la segunda bombilla y por fin llega al polo positivo por el cable de color amarillo.

DSC_0572



Cuando una bombilla se funde o simplemente la quitamos, el circuito no funciona, por eso este sistema no es muy aconsejable, ademas como ya veremos mas adelante tampoco es muy eficaz. Para comprender porque se apaga la otra bombilla cuando se funde una de ellas lo podemos ver en este grafico.

bombilla paralelo bien

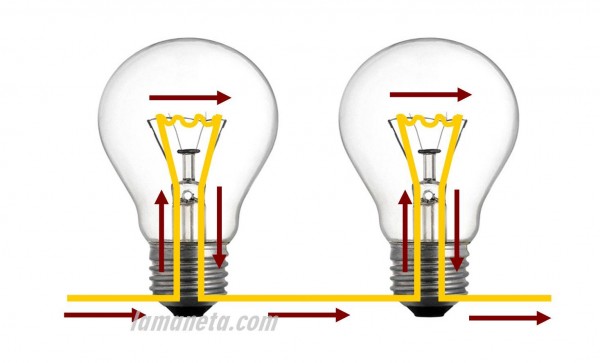

Si seguimos visualmente el circuito vemos que este no se interrumpe, cuando las dos bombillas están bien, pero no ocurre lo mismo cuando una de ellas se funde.

bompilla paralelo rota

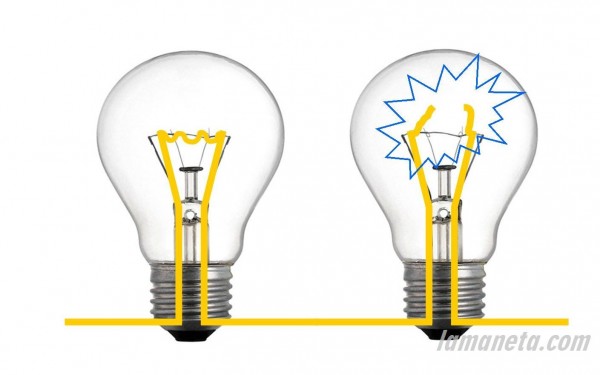

Al quedar roto el filamento de la bombilla la corriente ya no tiene por donde pasar….

Paralelo:

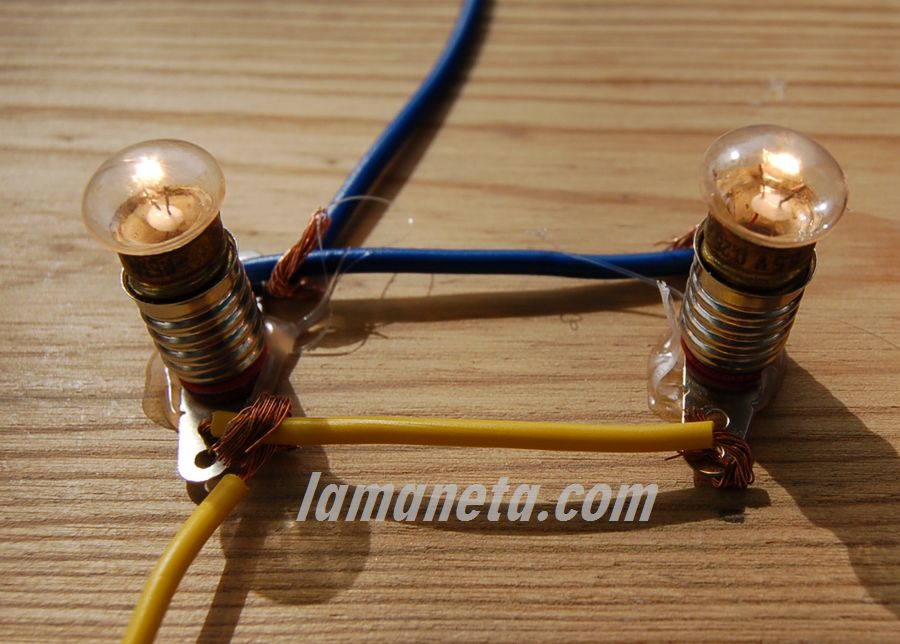

Este sistema es distinto, tal como muestra la foto.

DSC_0580

Y en este sistema el que una bombilla se funda no afecta para nada a la otra.

bombilla paralelo sin fundir

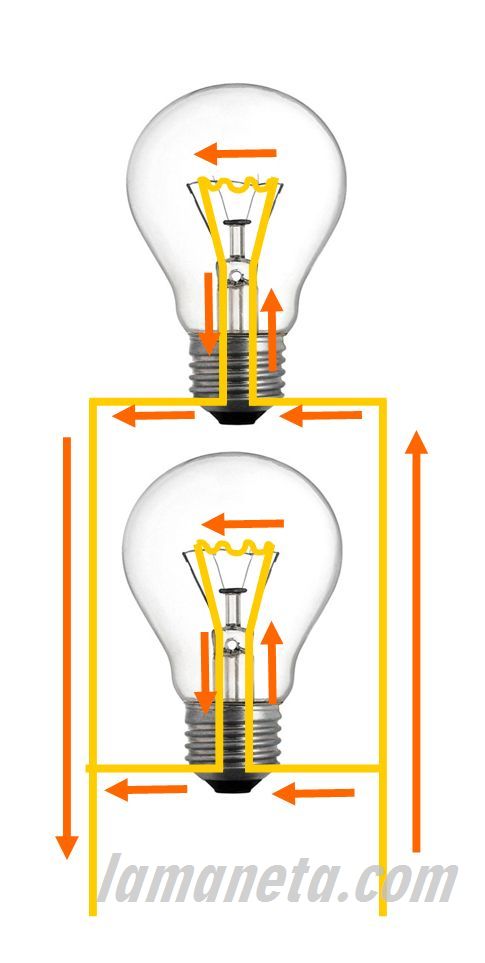

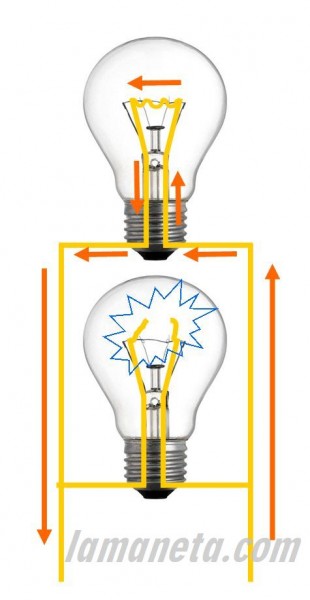

Creo que la imagen muestra bien como la corriente se mueve por el circuito, y al fundirse una de las bombillas la corriente sigue llegando a la otra bombilla.

bombilla paralelo fundida

Más adelante cuando estemos con los Voltios, Amperios etc… veremos como existen diferencias.
