FABRICAR ARENADORA CASERA

Este articulo fue publicado originalmente en el foro por Jesús Royo Paniagua con el nick de: Dragon

Para la limpieza y decapado con chorro de arena.
Como voy a restaurar una moto, me propuse hacerme una arenadora para el chorreo con arena del motor y el decapado de pintura, el compresor de aire comprimido que tengo es un 2 CV antiguo que era de aire continuo y lo reforme para que me cortara por presión con un presostato que corta a 8 bar y válvula de seguridad de 10 bar a su vez le acople un filtro de humedad, como el calderin (deposito) del compresor es de 35 litros y para la arenadora es más bien pequeño, reforme el depósito de 100 litros de un termo de agua eléctrico que había desechado un vecino sacando alguna toma más para la llave de vaciado, manómetro y válvula de seguridad de 8 bar ya que la presión máxima de trabajo del termo es de 10 bar, con esto ya dispongo de 135 litros de aire, así y todo se me queda un poco corto pero funciona. Vamos a la construcción de la arenadora.

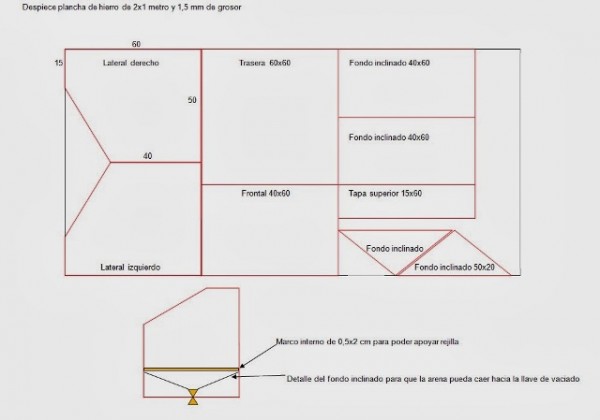

En primer lugar diseñe esta para poder aprovechar la plancha de hierro lo máximo posible de 2×1 metro por 1,5 mm de espesor.

Cabina de Arenar-0015

La plancha se puede cortar con una amoladora eléctrica (radial), una vez tengo el despiece ya cortado me dispongo al montaje, yo me decidí por la soldadura autógena para la unión de las piezas.

Lo único que tuve que comprar fue la plancha de hierro, los guantes y las dos bombillas de bajo consumo, lo demás lo tenia por la cochera.

Cabina de Arenar-0002

Terminada, se aprecia el marco con cristal que lo hice aprovechando el aluminio de una vieja ventana.

Cabina de Arenar-0001

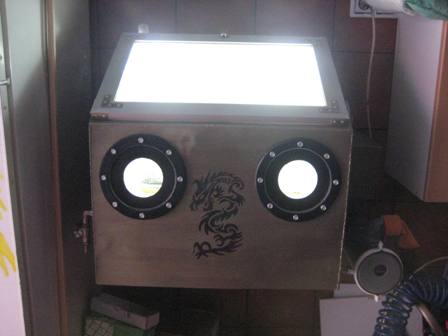

Con las bombillas encendidas.

Cabina de Arenar-0003

Se aprecia la espuma colocada en la puerta para la total estanqueidad de esta , los granos de arena salen por cualquier hueco.

Cabina de Arenar-0016

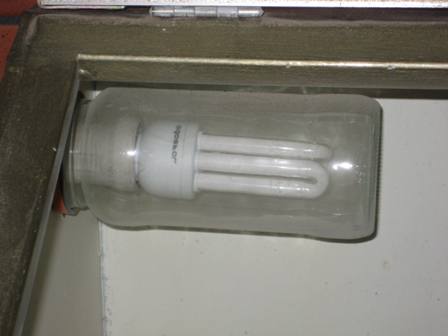

Detalle de la protección de las lámparas, son botes de conserva vacíos.

Cabina de Arenar-0004

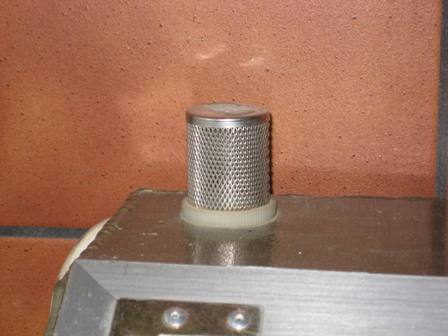

Detalle de la entrada de aire, realizada con un filtro de malla.

Cabina de Arenar-0005

La extracción de polvo la realice con un extractor de una caldera de gas estanca
al que le hice una tapa con una entrada de aire en uno de sus laterales.

Cabina de Arenar-0006

Cabina de Arenar-0007

Detalle de los interruptores para las lámparas y extractor.

Cabina de Arenar-0008

Detalle del filtro de agua, el polvo de muchas arenas es altamente nocivo para la salud.

Cabina de Arenar-0009

Extractor en funcionamiento y atranpado el polvo a través del filtro de agua.

Cabina de Arenar-0010

Para la entrada de los brazos hice unas aberturas en la chapa y le acople una plancha de goma de 3 mm que sujete con una pieza hecha de tablero de DM y tornillos.

Cabina de Arenar-0011

Detalle de la entrada de aire

Cabina de Arenar-0012

Compresor con deposito adicional.

Cabina de Arenar-0013

Detalle del cierre de la puerta

Cabina de Arenar-0014

Detalle de la llave de vaciado

Espero os sirva como referencia para construir vuestra arenadora.

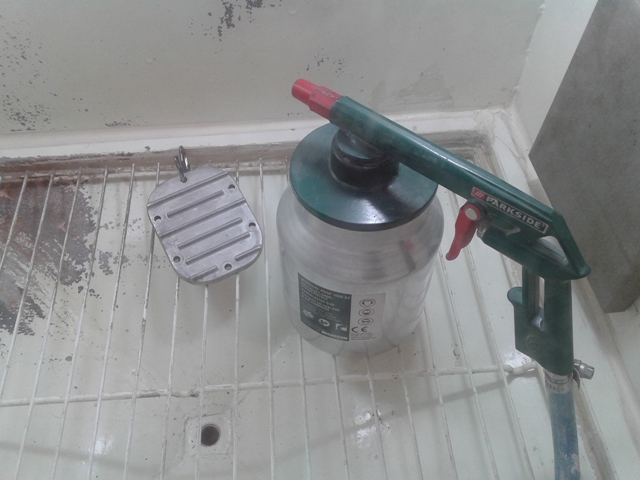

Mi primera prueba de limpieza de una parte del motor la he hecho con la tapa del tamiz de mi Sanglas 400Y que estoy empezando a restaurar.

He limpiado parte del motor con gasolina, brocha por aquí, cepillo de dientes por allá, pero me quedaban algunas manchas y me he preguntado ¿para que me había currado la cabina de arenar?

El problema como siempre son los €, el saco de corindón blanco 3,2 € kilo, micro esferas de vidrio 2,8 € kilo, bicarbonato ARMEX 2,76 € kilo todo ello más portes, vivo en Cáceres.

Tenia por casa un saco de 25 kg de arena de sílex para depuradoras de piscinas, precio 6,5 €, aparte de que no hace casi polvo mi cabina dispone de un filtro de agua y los resultados saltan a la vista.

Había probado con bicarbonato sódico del mercadona a 1 € el kilo y va bien pero lo veo lento y más para trabajos delicados.

Cabina de Arenar-0017

Cabina de Arenar-0018

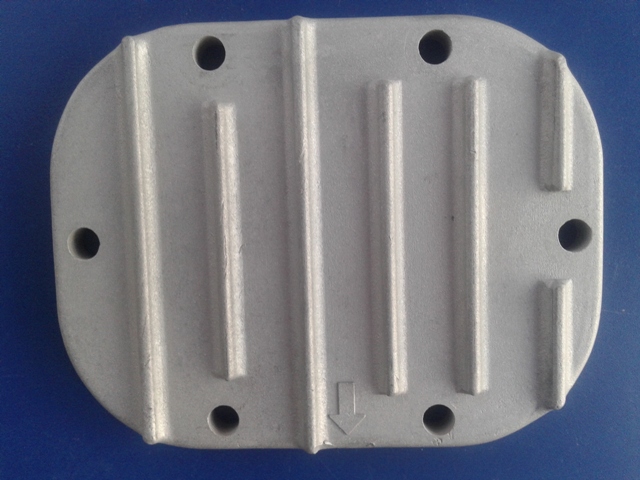

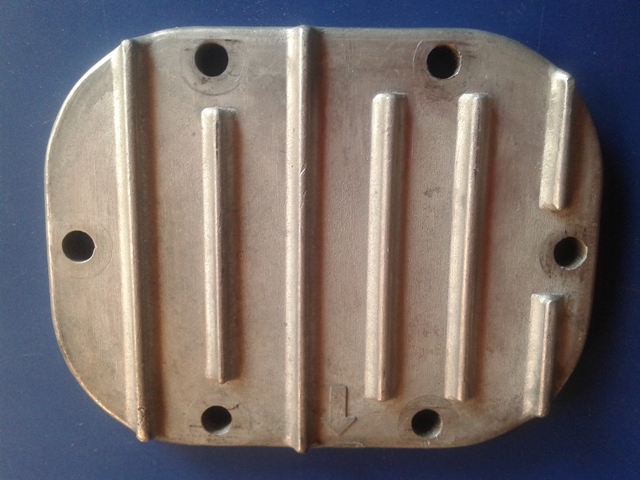

Un antes y un despues

Cabina de Arenar-0019
