Acoplamientos para discos de pulidos

En la siguientes líneas pretendo explicar una alternativa económica para acoplar los disco de pulido convencionales a una amoladora o a un esmeril con métricas de M14 y M12 respectivamente y sin la necesidad de adquirir los conos especiales o adaptadores para tal efecto ( que en mi caso no los he podido localizar en las ferreterías cercanas).

Por Jon

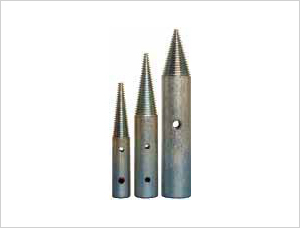

Estos son los conos a los que me refiero:

Seguramente, cualquiera que tenga un torno, no tendrá ningún problema para realizar esta pieza, pero de momento no dispongo de torno.

Que es lo que se consigue:

Un adaptador muy barato, que posibilita el acoplar los discos sin tener que agujerearlos más para posible futuros usos en pulidoras estándar y cambiarlos de manera muy rápida. (Incluso se podría acoplar mas de un disco en el mismo eje?)

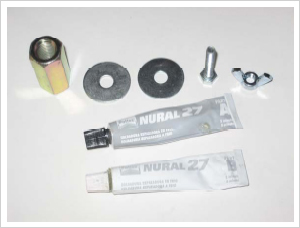

Para realizar este acople necesitamos los siguientes materiales:

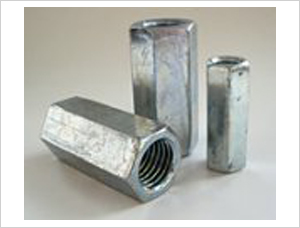

1. Tuercas de conexión de varilla roscada  (M14 o M12 según las necesidades): +/- 1€

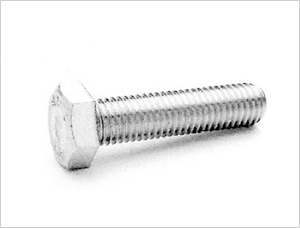

2. Tornillo con cabeza exagonal: +/- 0,10 €

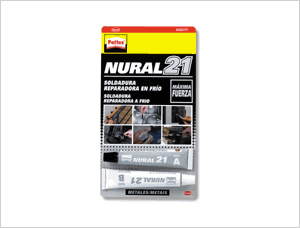

3. Nural 21; Soldadura en frío: +/- 7€

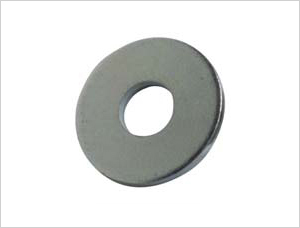

4. Arandelas: +/- 0,10 €

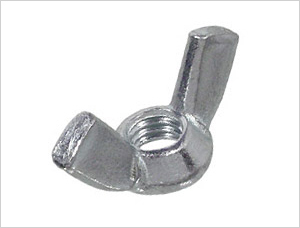

5. Tuerca de mariposa: +/- 0,20€


El proceso es el siguiente:

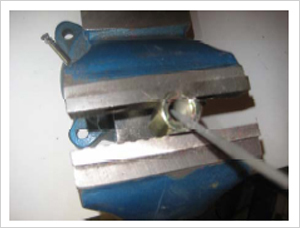

1- Con una pequeña lima, se realizan unas hendiduras dentro de la turca que coincidan con las esquinas de la cabeza exagonal del tornillo. Estas hendiduras junto a la soldadura en frío evitaran la rotación de tornillo dentro de la tuerca.

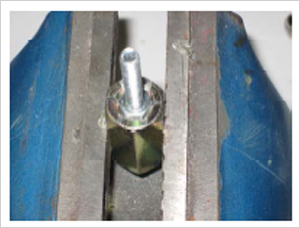

2- Se introduce la cabeza del tornillo con un par de golpes de martillo buscando siempre la verticalidad del mismo.

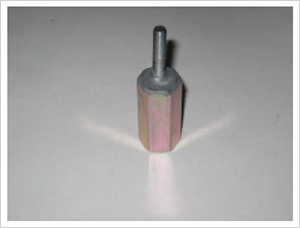

3- Se rellena con la soldadura en frío para pegar el conjunto tornillo-tuerca.

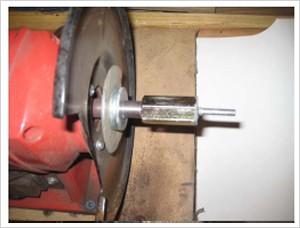

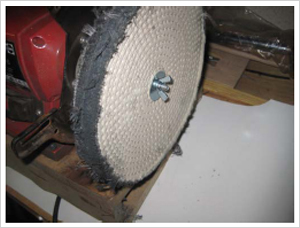

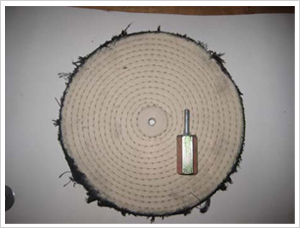

4- Se coloca el disco de pulir entre arandelas y se sujeta el mismo mediante presión gracias a la turca de mariposa.
