Cobreado Parte 2 – El montaje.

El montaje no acarrea ninguna dificultad pero creo que es conveniente hacer una web aparte para ello.

foto-01

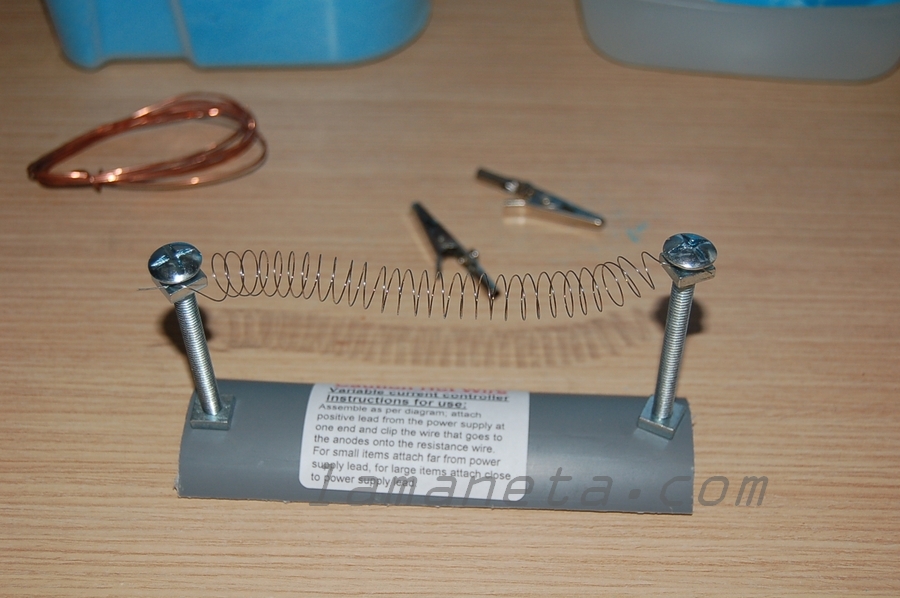

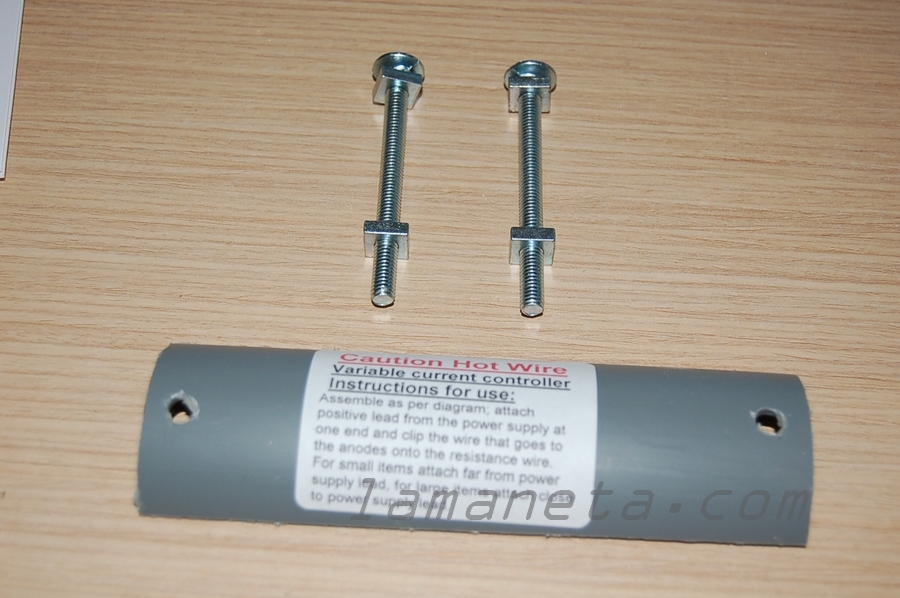

Empecemos por el regulador de corriente, todo un monumento a la sencillez.

foto-02



  Consta de una resistencia de nicrom que por medio de un cocodrilo deja pasar mas o menos electricidad.  Si quieres comprar el filamento en ingles se llama Nichrome en ebay.co.uk vale 2 euros con el porte incluido.

foto-03

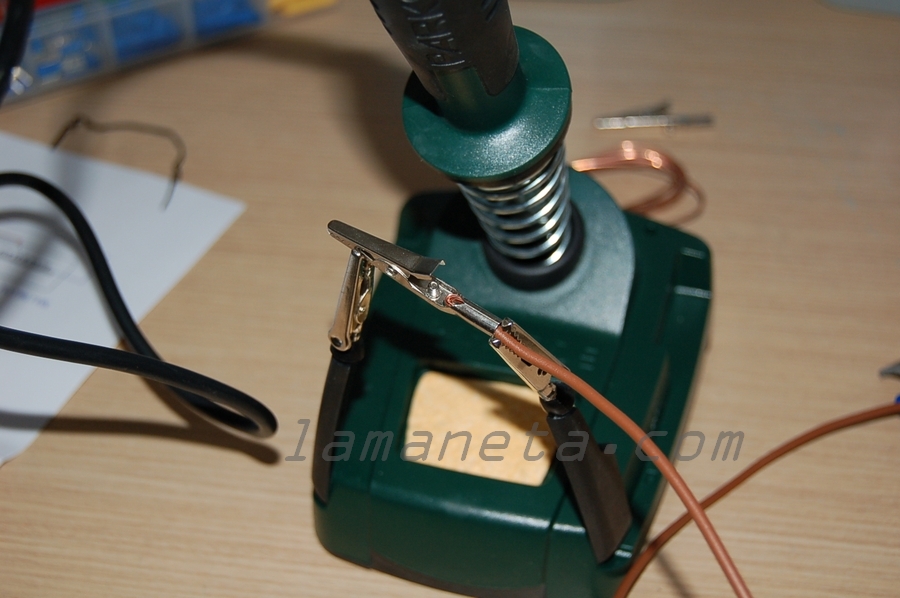

   Los cocodrilos y los terminales los he soldado, ya que sino es asi, al final se salen o no hacen buen contacto.

foto-04

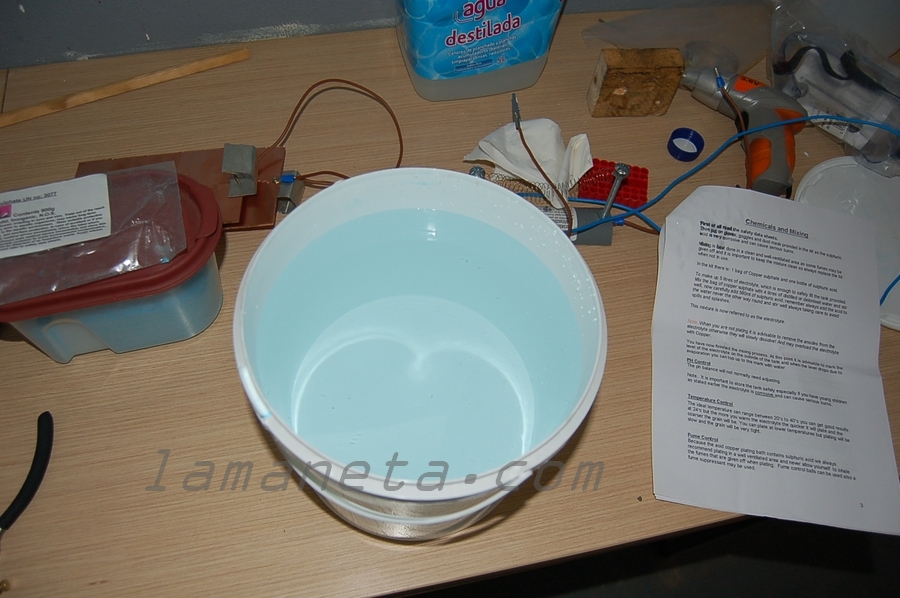

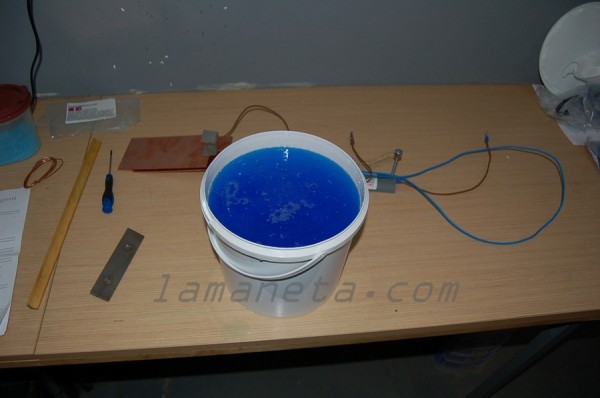

   La cuba hay que completarla con 4 litros de agua destilada que hay que comprarla, y el litro de acido sulfurico que viene disuelto.  Por si te da por hacerte la cuba, recuerda que el acido sulfurico va disuelto en agua destilada al 7%.

foto-05

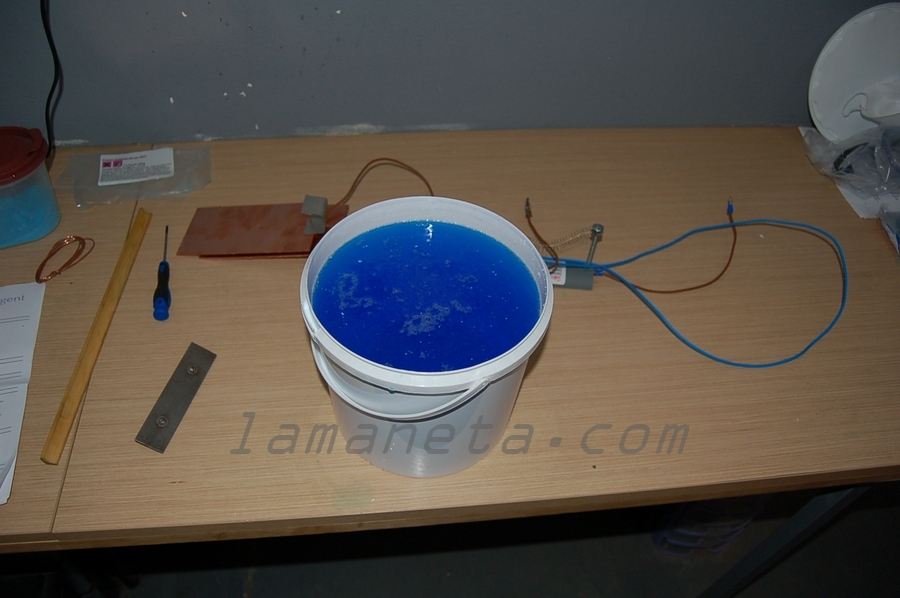

   Luego vertemos los 400 gr. de Sulfato de cobre y agitamos con una varilla, por si te da por hacerlo serian 180 gr. de Sulfato de cobre por cada litro.

foto-06

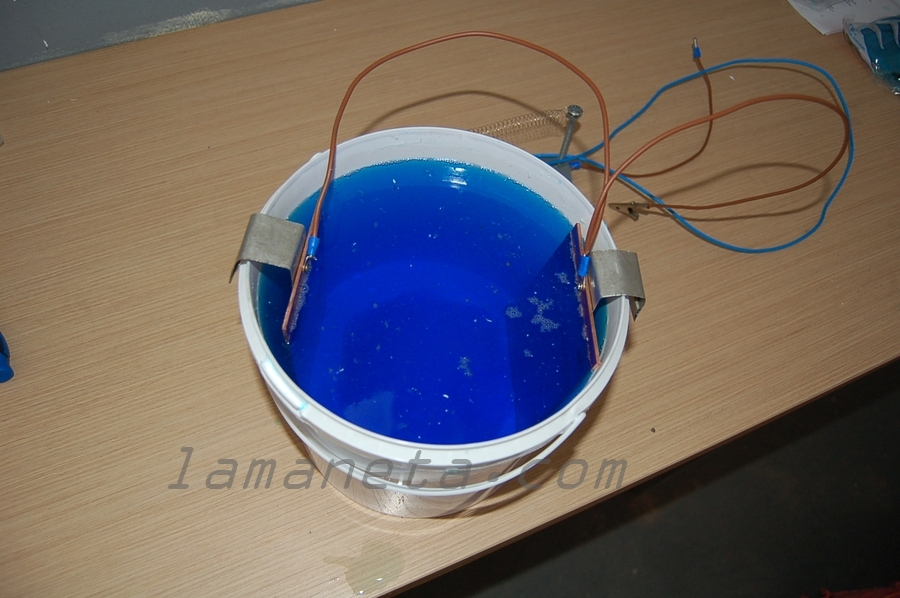

Colocamos los ánodos, que les hice unos soportes de chapa para sujetarlos a la cuba. Como ánodo se pueden usar trozos de tubos de cobre.

foto-07

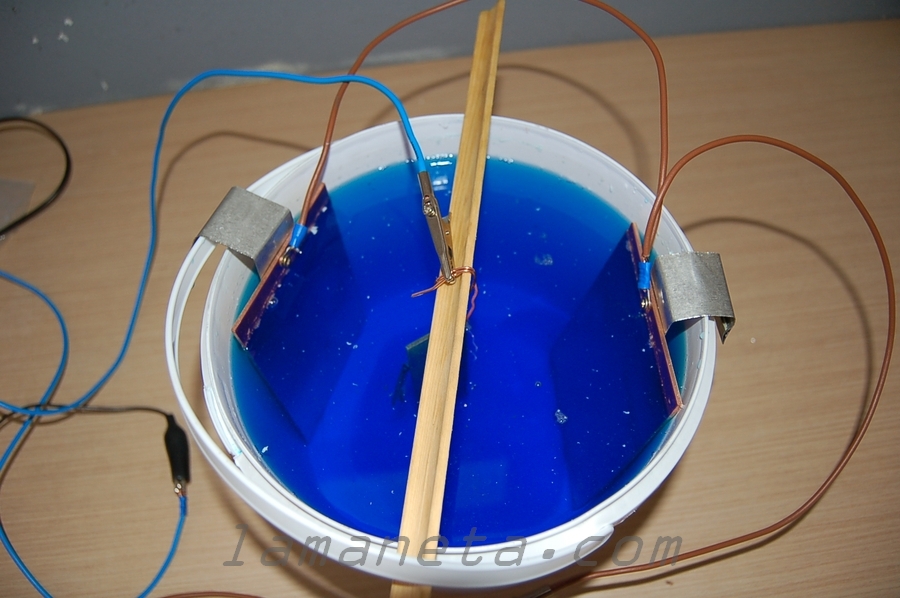

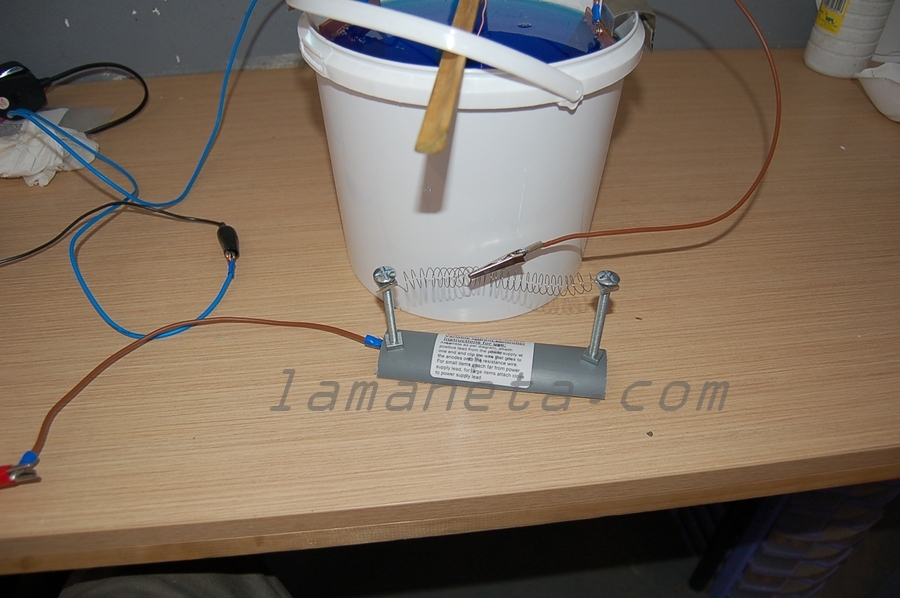

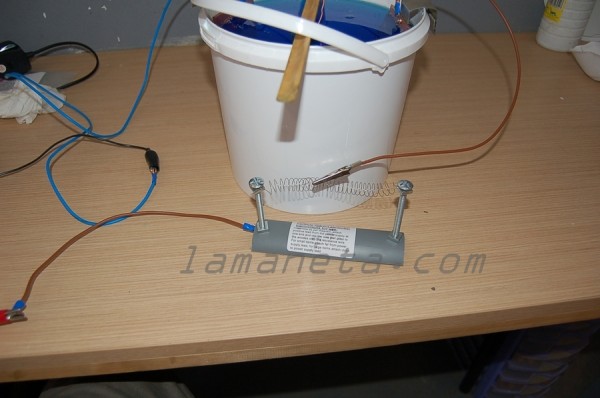

Todo el circuito montado.

foto-08

foto-09

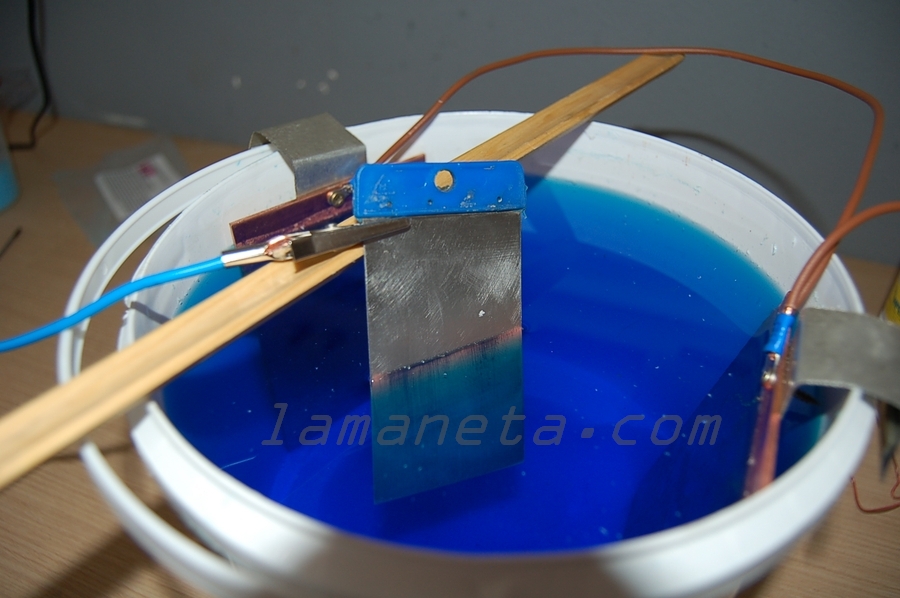

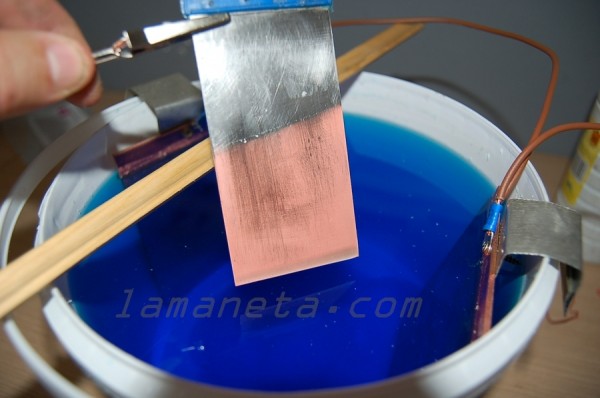

Ejemplo de como se cobrea.



foto-10

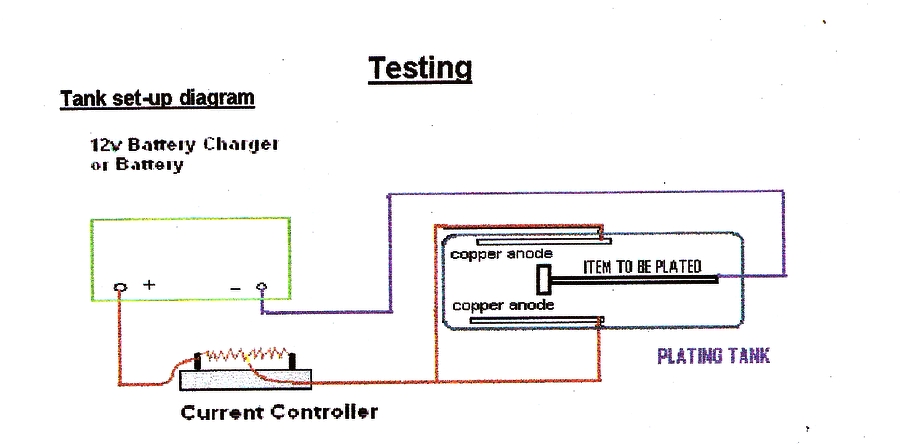

    Diagrama de todo el montaje electrico. Como fuente de alimentación yo uso un cargador de bateria.



foto-11
