Fabricación de un rutómetro económico

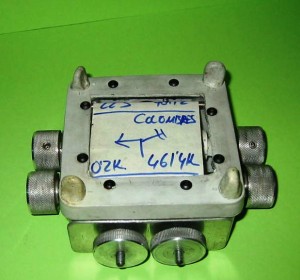

rutometro1

Como fabricar un rutómetro económico realizado con una caja de instalación eléctrica.

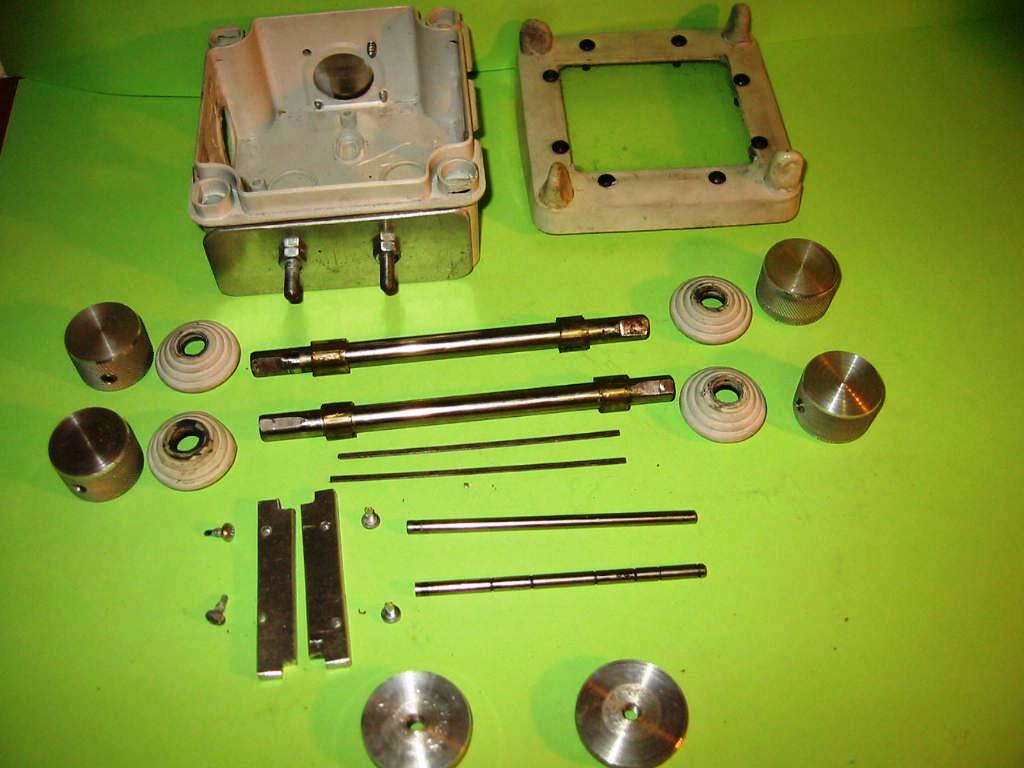

Material necesario:

  • 1 caja estanca para instalación eléctrica de 116 x 116 x 60mm
  • 2 barras metálicas para los carretes de 140 x 10mm
  • 2 varillas de 113 x 5mm para guías del papel
  • 2 varillas planas de 105mm para sujetar el papel a los ejes
  • 2 pletinas de aluminio de 69 x 13 x 5mm para sujetar las varillas de 113mm
  • 1 trozo de metacrilato de 110 x 110 x 5mm
  • 4 ruedas de aluminio para girar el carrete de 30mm diámetro x 20mm anchura
  • 8 tornillos allen 4 x 12 para sujeción del cristal metacrilato
  • 8 tuercas M4
  • 8 arandelas M4
  • 4 tornillos roscachapa 10 x 3mm para la sujeción de pletinas aluminio
  • 4 trozos de macarrón para sujetar las varillas planas a los carretes
  • Masilla de 2 componentes tipo Patex
  • Rollo de papel de registradora

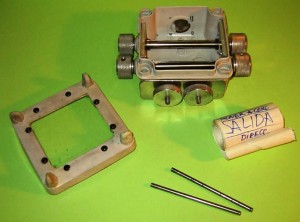

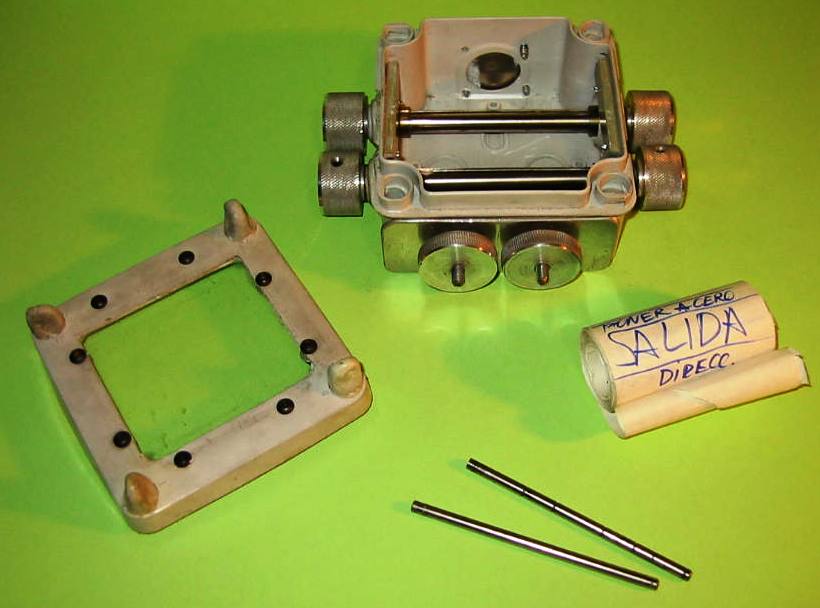

rutometro4   rutometro3

Coste aproximado de los materiales:

  • Caja estanca … 3.00€
  • Metacrilato …  0,30€
  • Tornillería ….. 0.80€
  • Ruedas, varillas,pletinas,ejes, etc en mi caso 0€

Lo que supone un coste total de unos 4.10€



Tiempo empleado:

Unas 4 horas incluyendo la fabricación de las cuatro ruedas al torno. Con este tutorial podréis fabricar el rutómetro

en mucho menos tiempo pues gran parte de él se me fue en prueba/error.

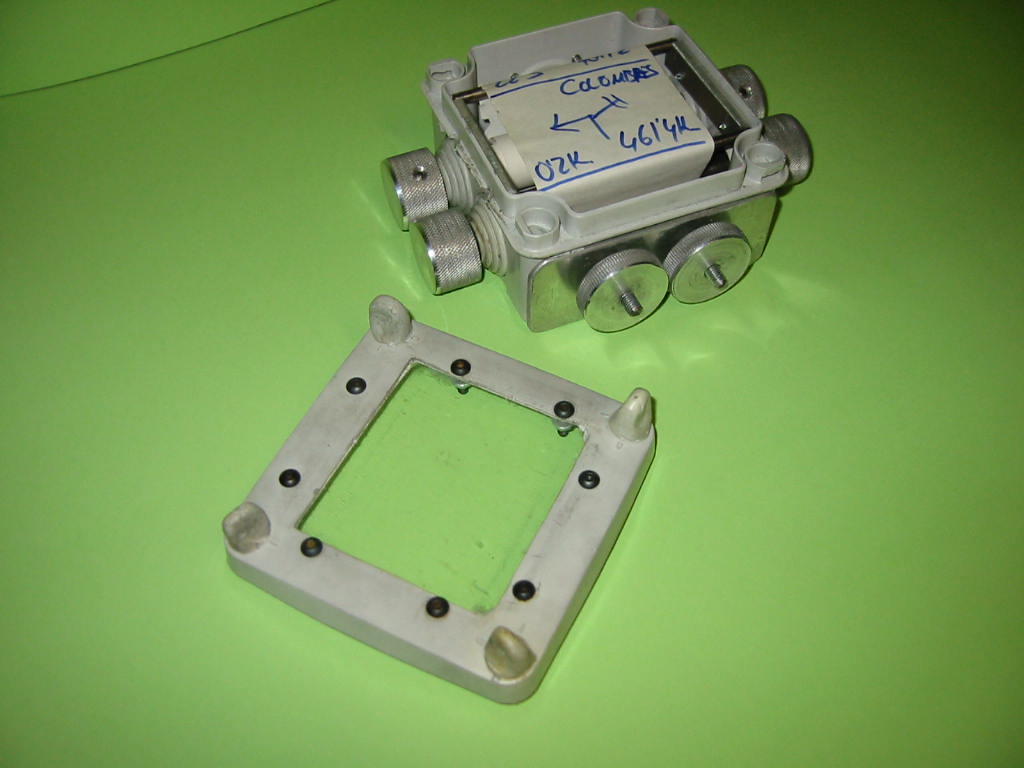

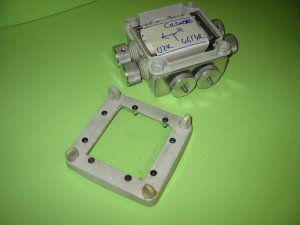

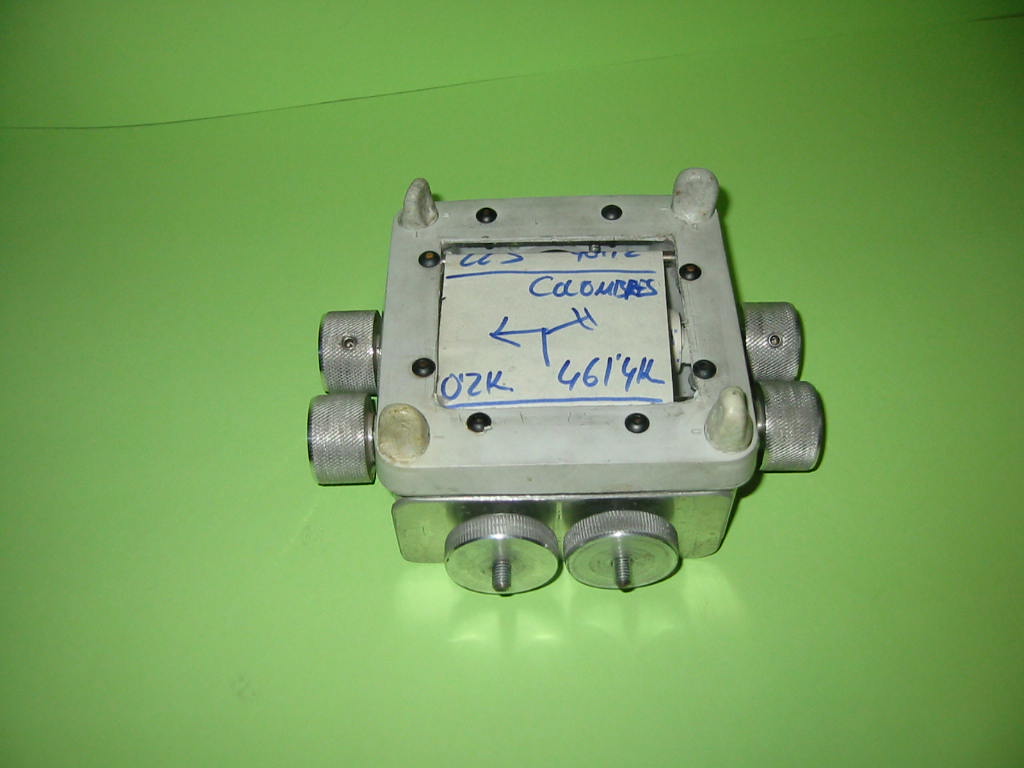

rutometro2   rutometro

Cómo conseguir algunos de los materiales:

Las varillas redondas y los ejes proceden de impresoras viejas. Para las varillas finas también valdrían trozos de radios.

Para las gruesas de 10mm también valdrían tubos de cortinas, de plástico etc.

Las varillas planas para enganchar el papel a los ejes proceden de limpiaparabrisas de coche. Esas varillas siempre son muy útiles,no las tiréis.

En lugar de las varillas planas se podría hacer una ranura en los ejes con una radial y un disco fino,pero es delicado y muy difícil que quede bien.

El método de las varillas sujetas con trozos de macarrón es sencillo y eficaz.

El metacrilato lo saqué de un expositor viejo

El resto de materiales son de fácil adquisición.

Naturalmente podéis modificar estos materiales, así como sus medidas según vuestro “stock” particular.

Las ruedas giratorias las hice al torno pero podéis conseguirlas similares en tiendas de electrónica como mandos de potenciómetros. Ojo a la medida interior (misma que el eje) y a la exterior, que no rocen unas con otras.
