Fabricar soporte de motor Sanglas 400Y

Trabajo colgado en el foro por Jesús Royo Paniagua con Nick: Dragon el foro.

Para facilitarme el trabajo del montaje del motor, me he fabricado un soporte con ruedas, con algunos tubos y tuercas que tenia por casa.
Comienzo sacando la plantilla del soporte trasero del motor en un trozo de chapa de 1 mm de espesor que luego procederé a cortar con la caladora (sierra de vaivén) y hojas para hierro.
Sacare dos piezas.

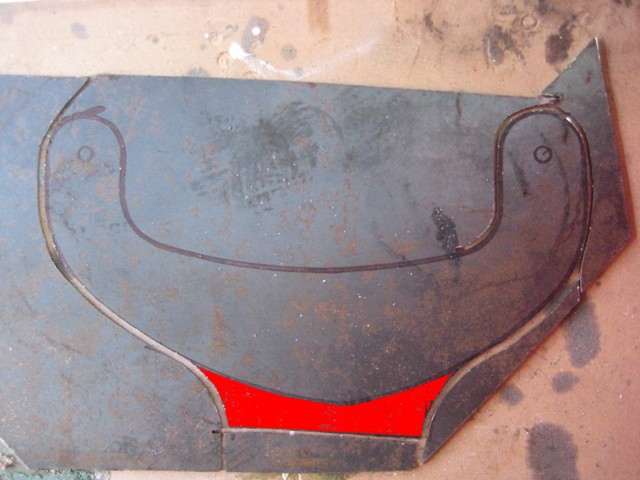

Se observa en la fotografía una zona roja que le he añadido para así poder soldar una pletina de unión a las plantillas.



soporte motor sanglas 400 y-0001

Uno las dos con remaches para su lijado, yo lo he hecho con radial y discos de lija, así las dejamos de igual tamaño.



soporte motor sanglas 400 y-0002

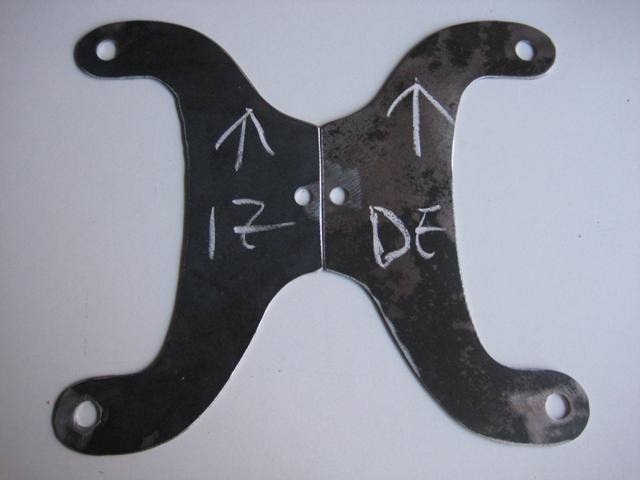

Ya lijadas y con los taladros hechos

Pletina con tubo de 1” con rosca que soldare a las plantillas y así conseguiré el conjunto del soporte de motor.

soporte motor sanglas 400 y-0004

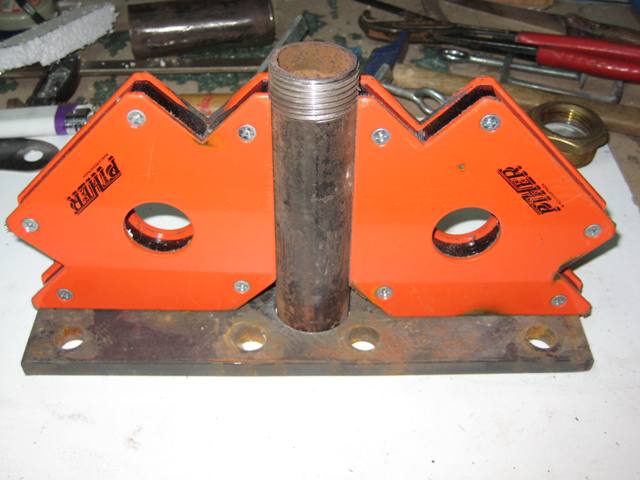

preparada para soldar

soporte motor sanglas 400 y-0005

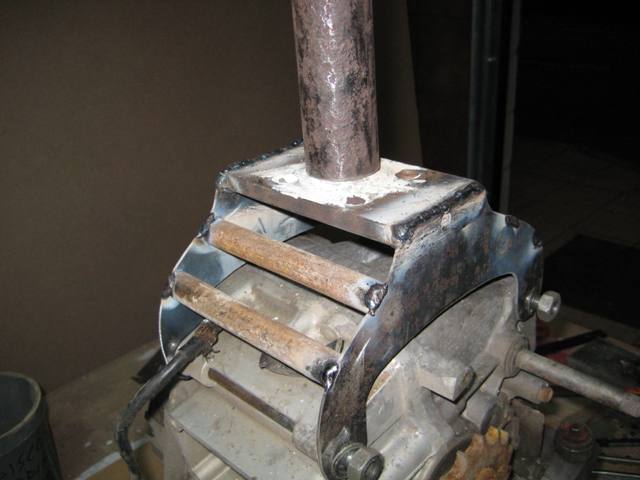

Soporte reforzado

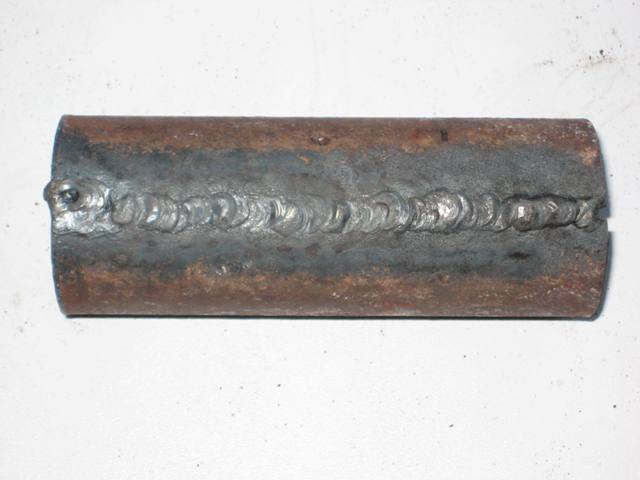

Corto un trozo de tubo de 1”¼ a lo largo para poder acoplarlo en lo posible al diámetro exterior del tubo de 1” y soldarlo , el tubo está un poquito cochambroso, pero la lija y la pintura hacen maravillas.

soporte motor sanglas 400 y-0003

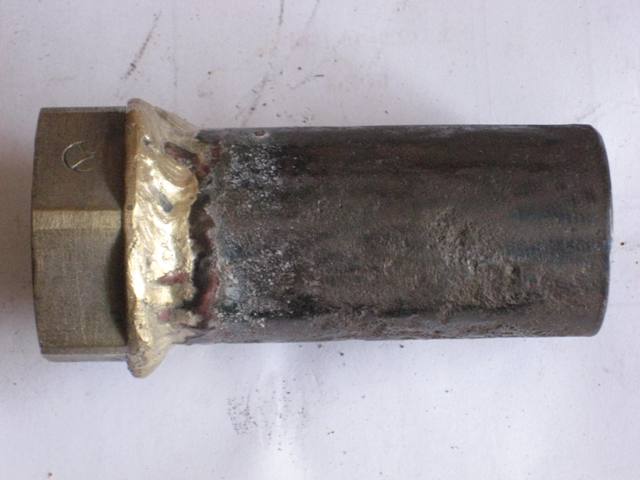

Ahora le sueldo una tuerca de 1”¼ con varilla de latón, que es la que nos servirá para poder girar el motor en rotaciones de 60°.

soporte motor sanglas 400 y-0006

Sueldo la pieza a un tubo de 4×6 cm que es el mástil del soporte.

soporte motor sanglas 400 y-0008

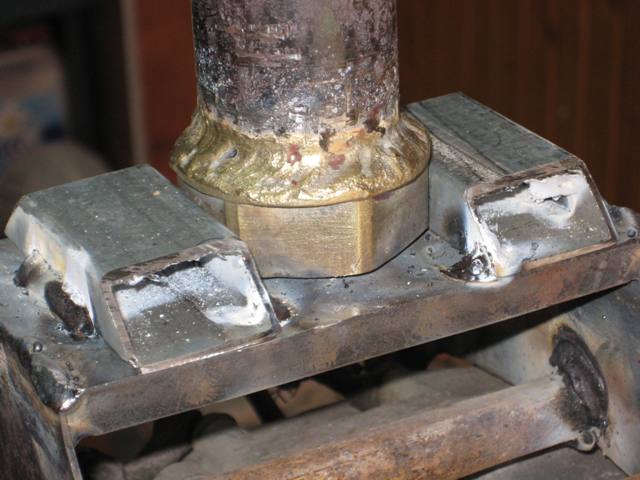

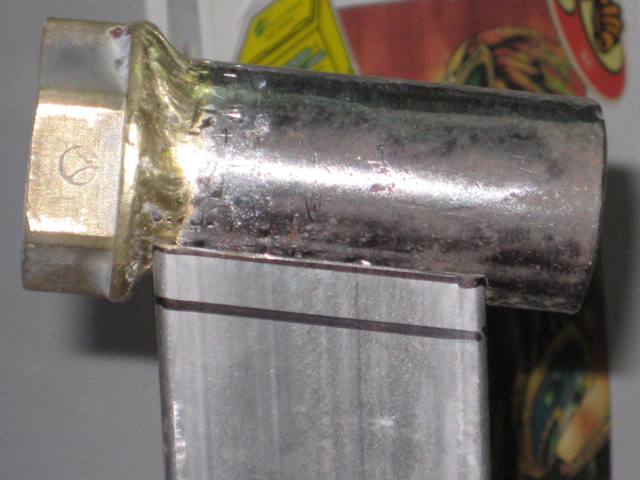

Detalle de la tuerca de giro, simple pero efectivo.

soporte motor sanglas 400 y-0007

Piezas desmontables, para trabajar en el motor cuando este abierto a la mitad, sujetas a soporte principal, que le he acoplado dos tuercas remachables para tornillos de 6 mm.

soporte motor sanglas 400 y-0009

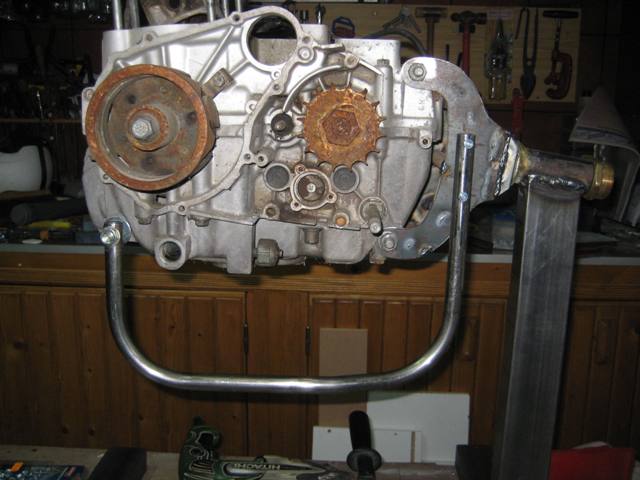

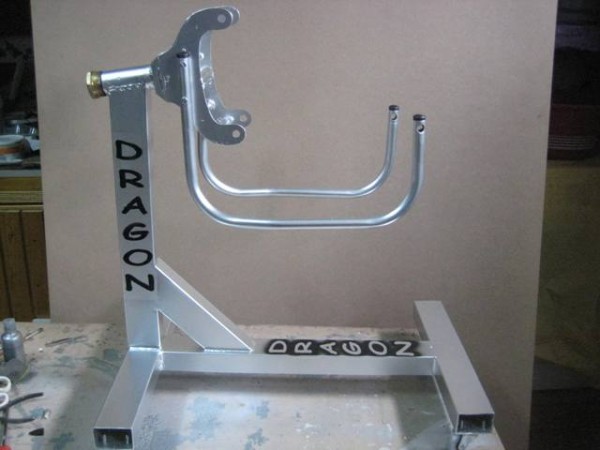

Terminado con algún adorno hecho con mi nick y a falta de colocarle las tapas en los tubos.

soporte motor sanglas 400 y-0010

Espero os sirva de ayuda.
