Refabricación de un soporte para una dinamo.

Se pretende construir un soporte para una dinamo de una moto FN de 1928.
la dinamo es una dinamo exterior, que para que funcione hay que ponerla en contacto con el volante de inercia exterior.

Por Irautza.

sop_din_01



1- Preparación del material:

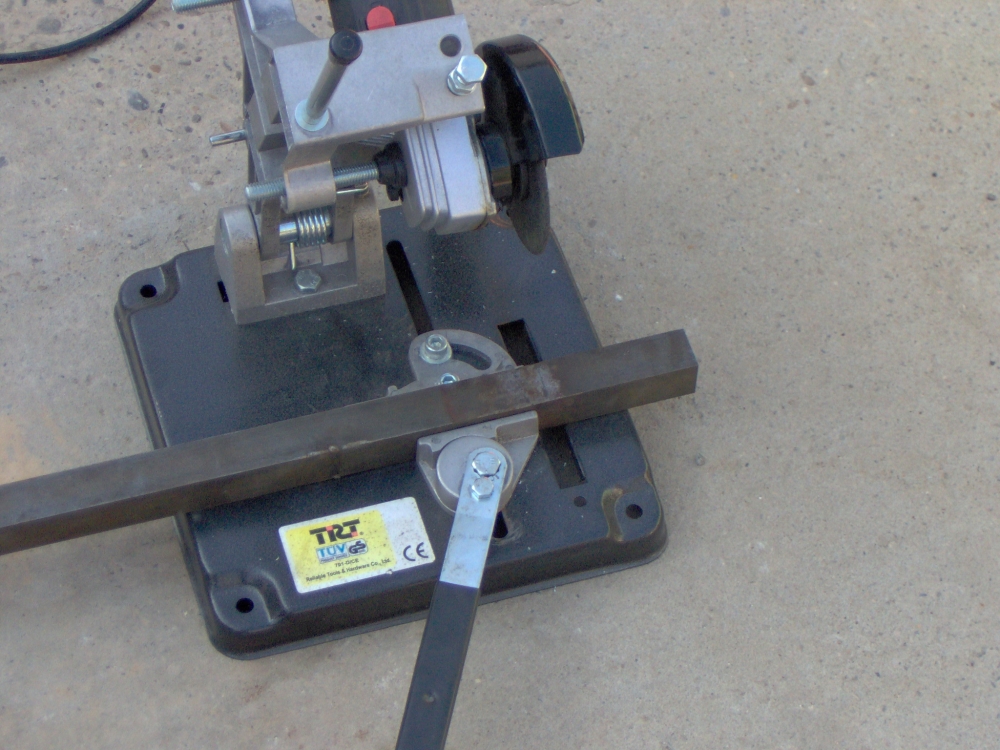

Partimos de un cuadradillo de 40×40 para fabricar la brida, cortamos 2 pedazos de igual

longitud utilizando la tronzadora para ello

sop_din_02

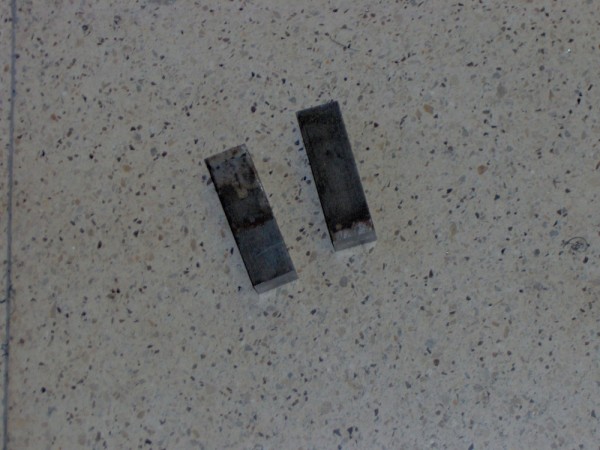

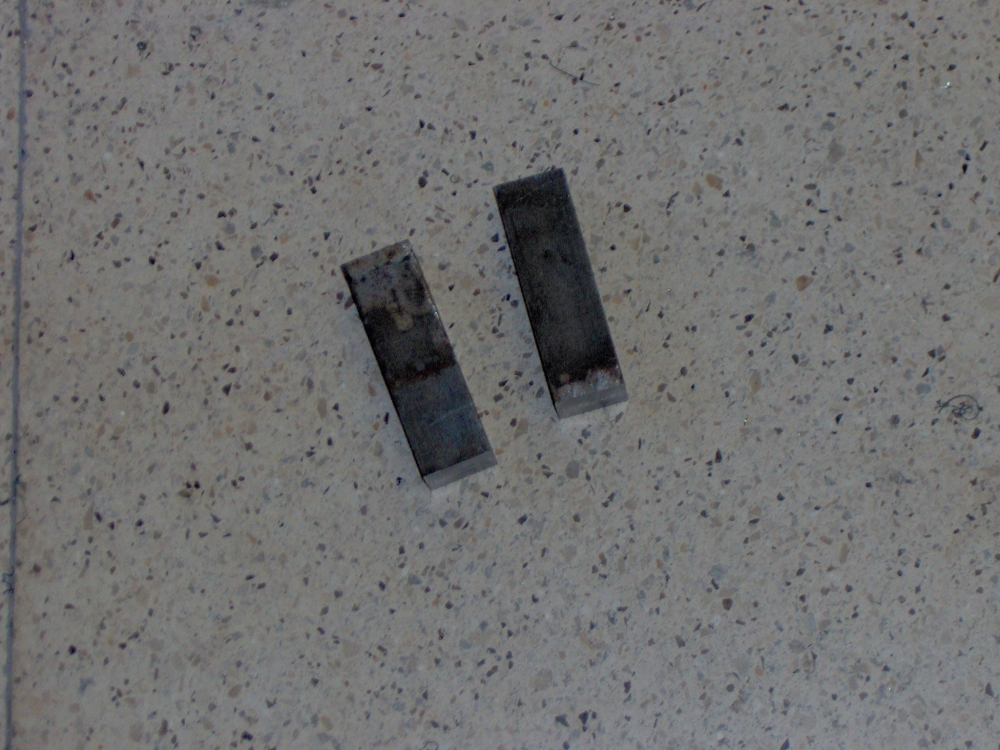

Cuadradillo de 40 mm de lado, corte con la tronzadora

2- Montaje y mecanizado en el torno:

Una vez que los 2 pedazos estén soldados entre si con un punto, lo montamos en el torno de

manera que la pieza quede centrada y el agujero quede en la misma zona de unión de los 2

cuadradillos

sop_din_03

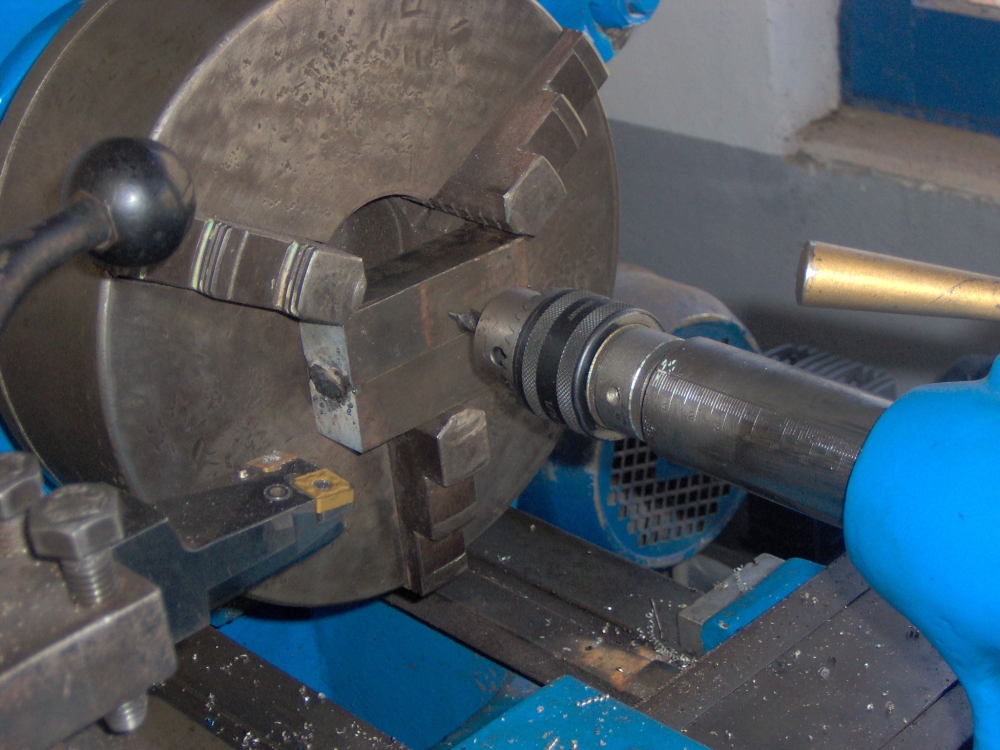

Cuadradillos soldados y montados en el torno, podemos ver como la pieza no esta centrada

sop_din_04

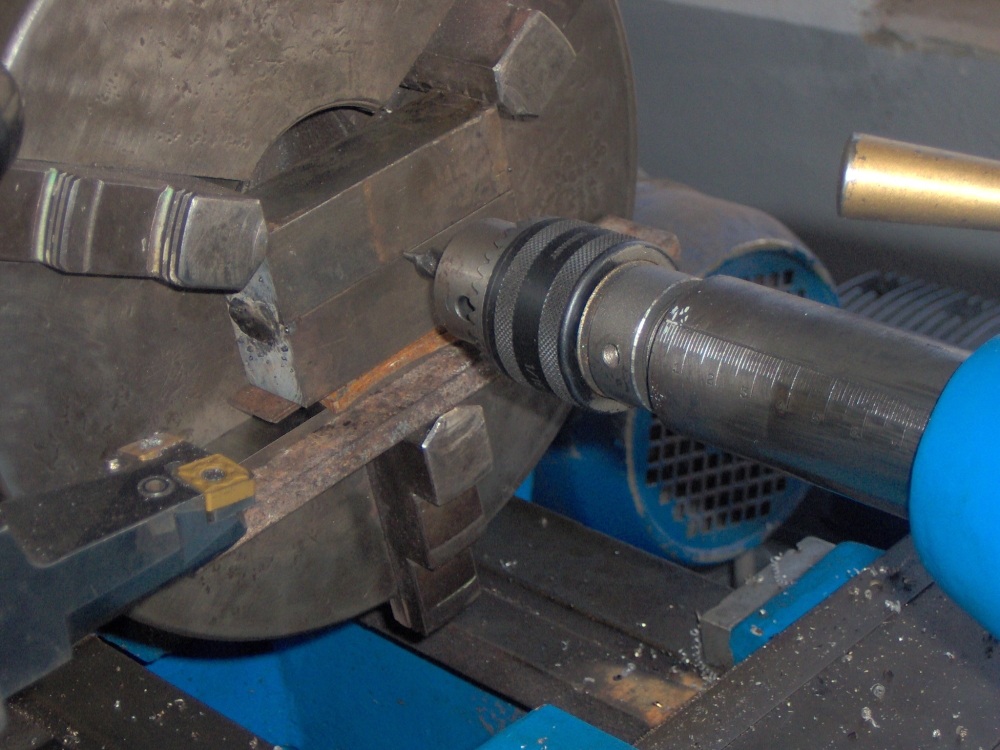

Pieza centrada en el torno

sop_din_05

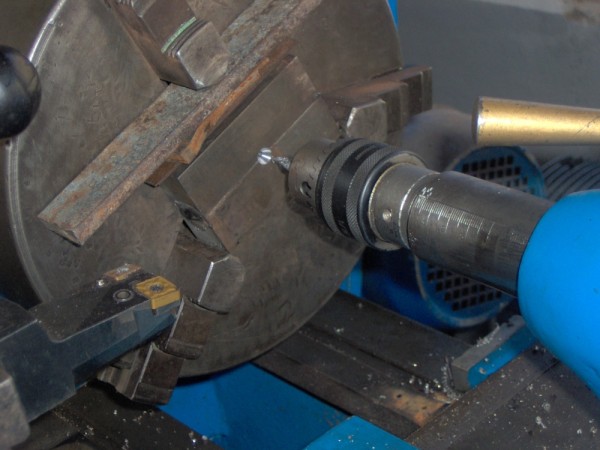

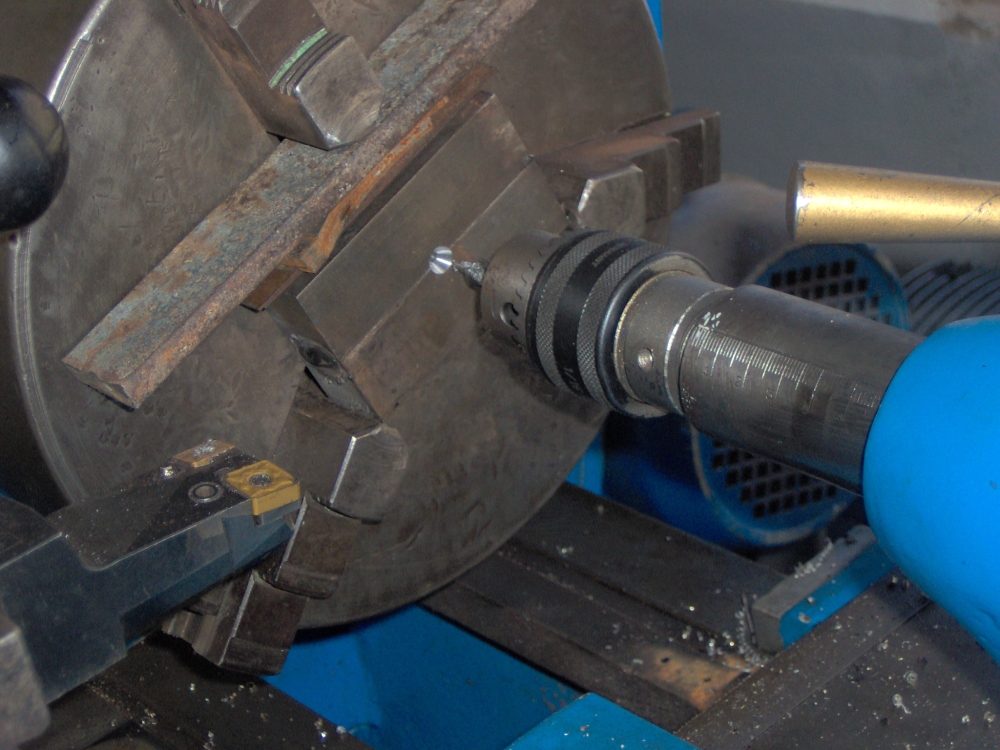

Taladrado con la broca centradora, vemos que el agujero queda entre las 2 piezas

sop_din_06

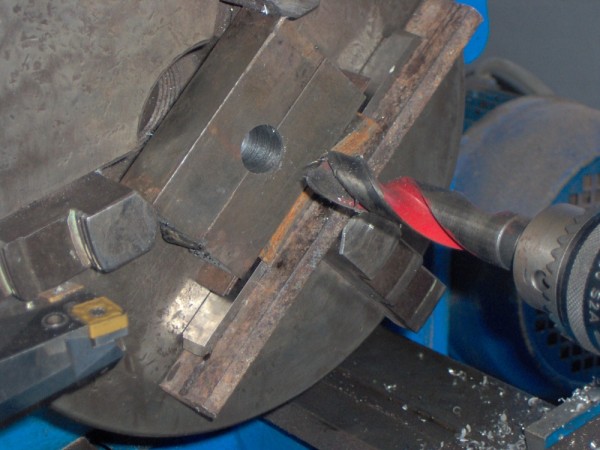

Taladrado del agujero entre los 2 cuadradillos, posteriormente habra que mandrinar hasta dejar al diametro del chasis de la moto

sop_din_07

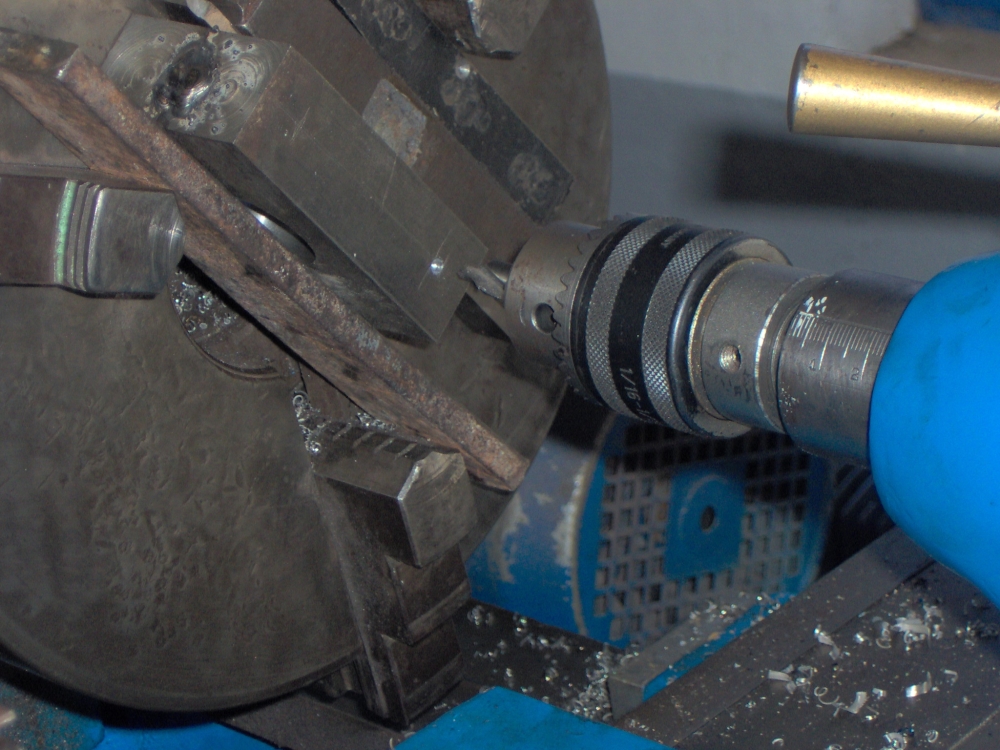

Damos la vuelta a la pieza y hacemos los agujeros laterales centrados

sop_din_08

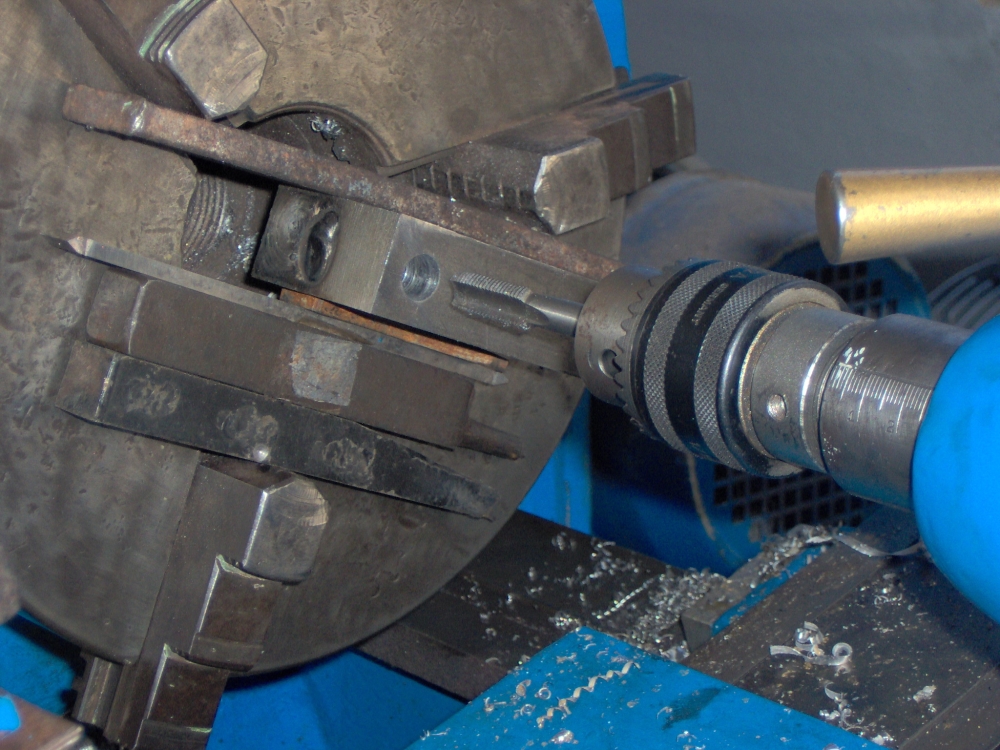

Una vez que tenemos el agujero terminado, aprovechamos para hacer una rosca

sop_din_09

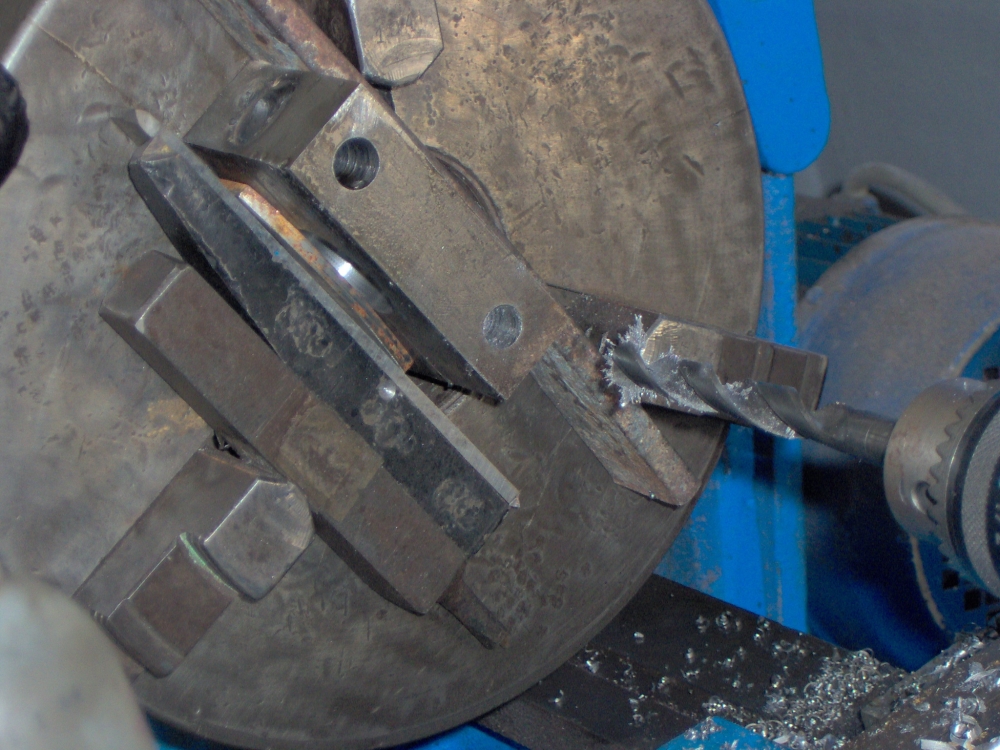

Taladrado del otro agujero

sop_din_10

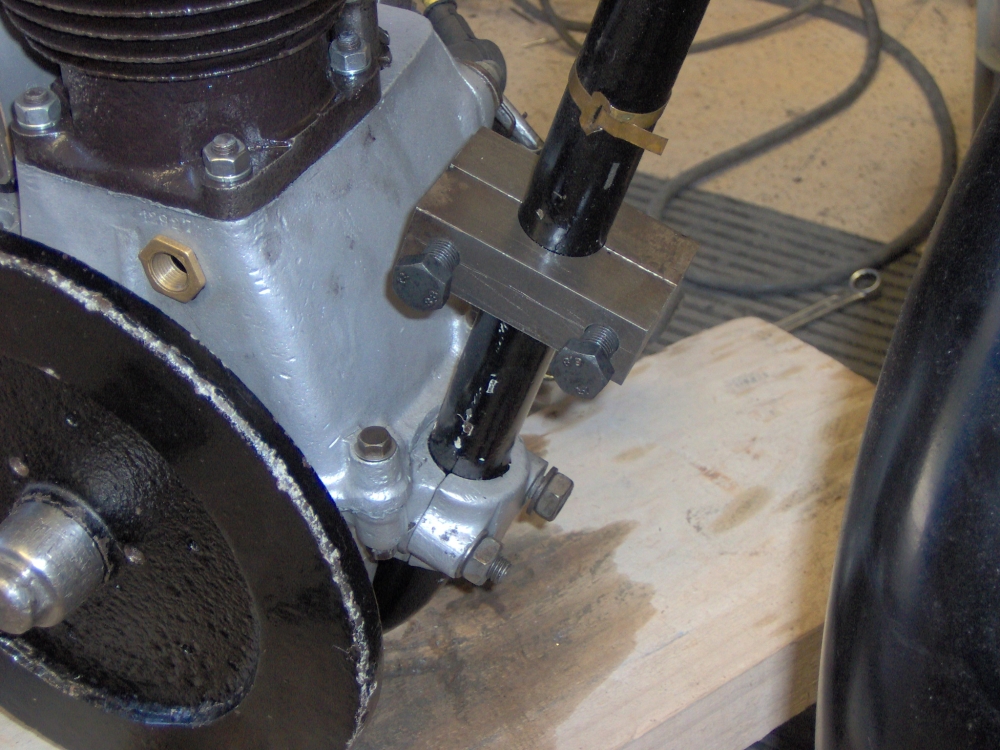

Verificación del montaje de la pieza en el chasis de la moto

3- Fabricación del mecanismo:

Una vez terminada la brida, haremos el mecanismo de activacion / dasactivacion de la dinamo,

lo haremos de forma semejante al original…

sop_din_12

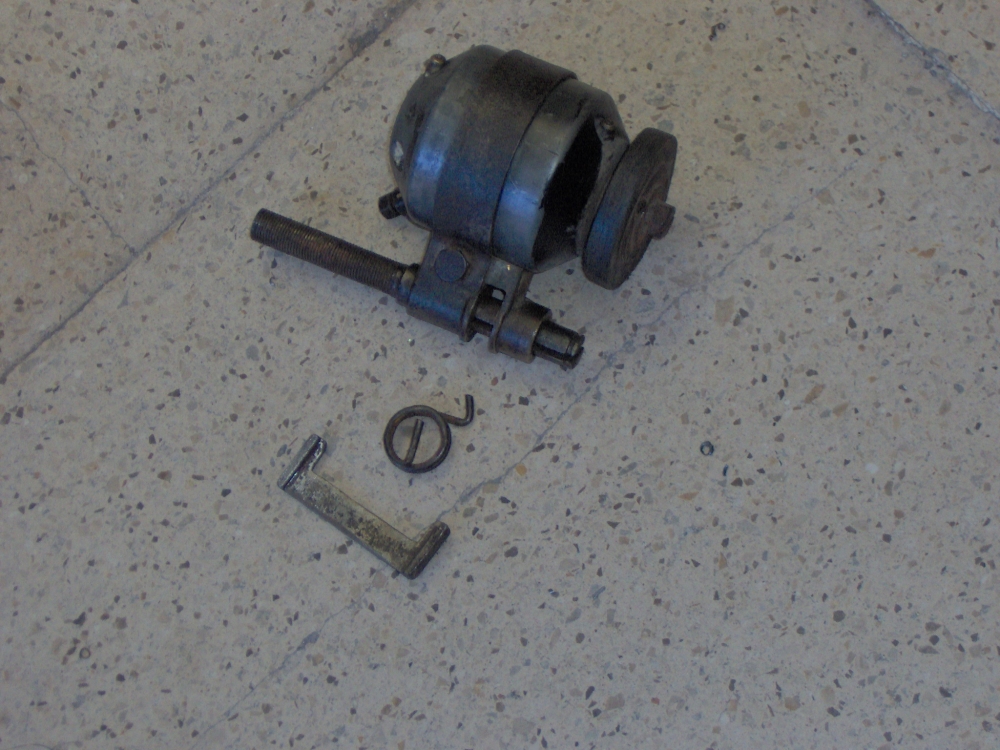

Soporte original

sop_din_13

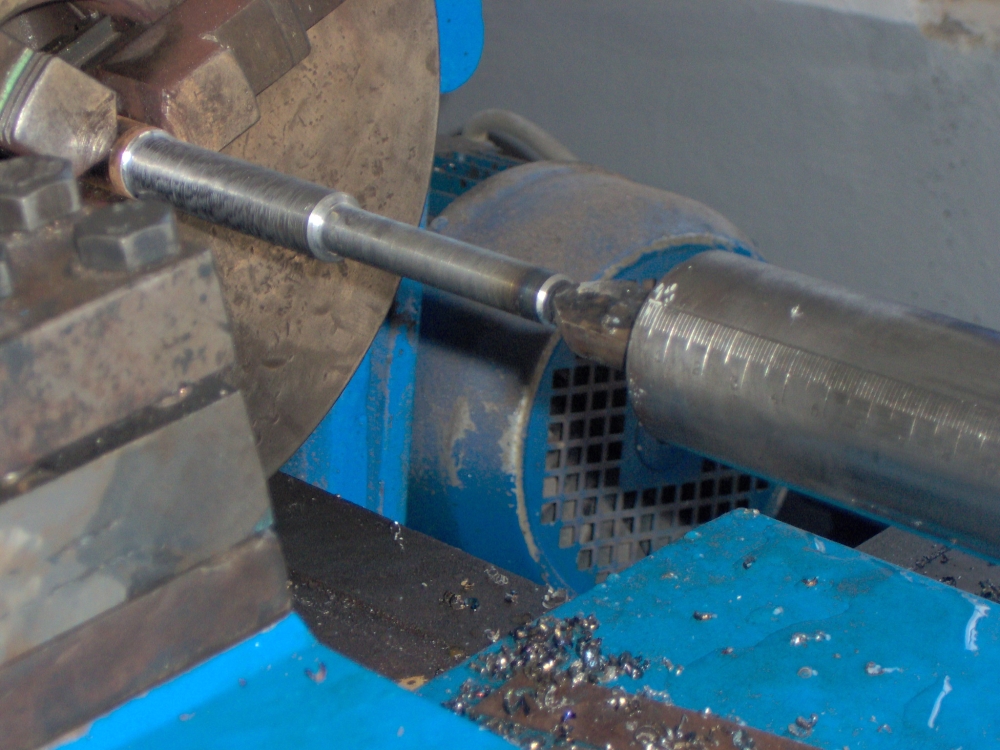

Fabricación de un nuevo eje

sop_din_14

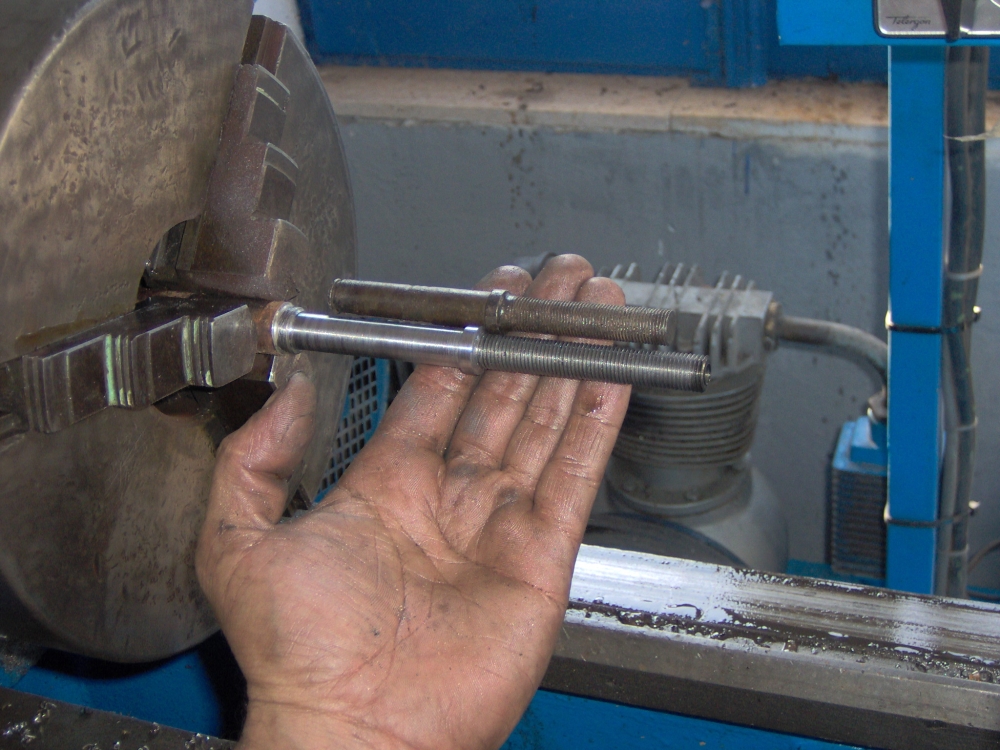

Eje terminado

sop_din_15

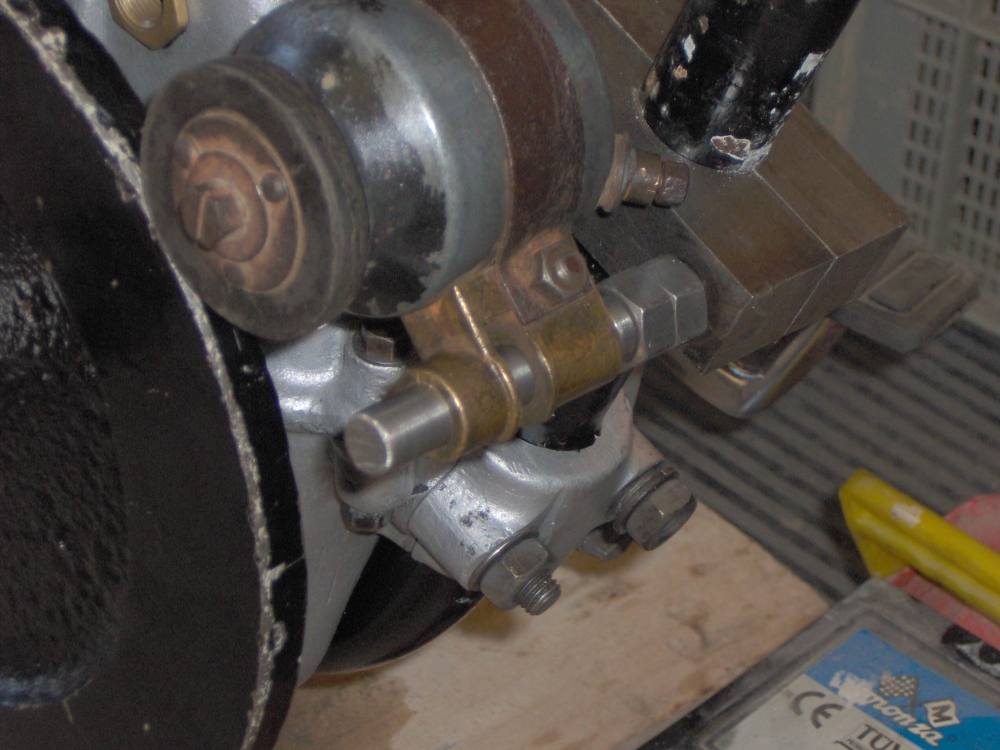

Verificación del funcionamiento del mecanismo

sop_din_16

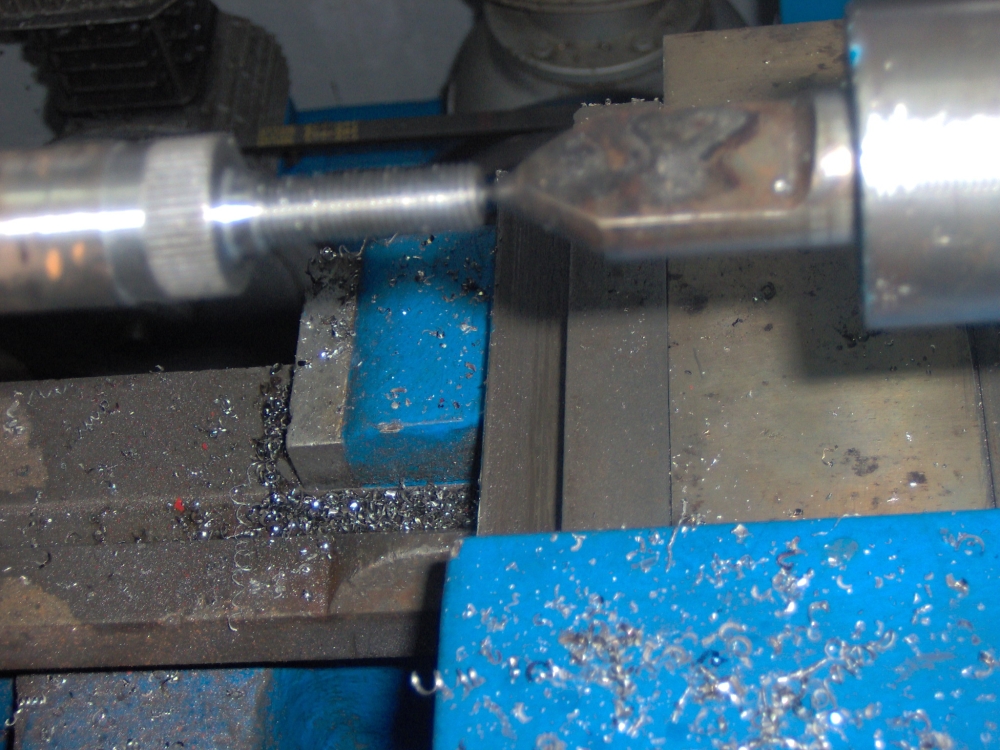

Fabricación del tornillo moleteado

sop_din_17

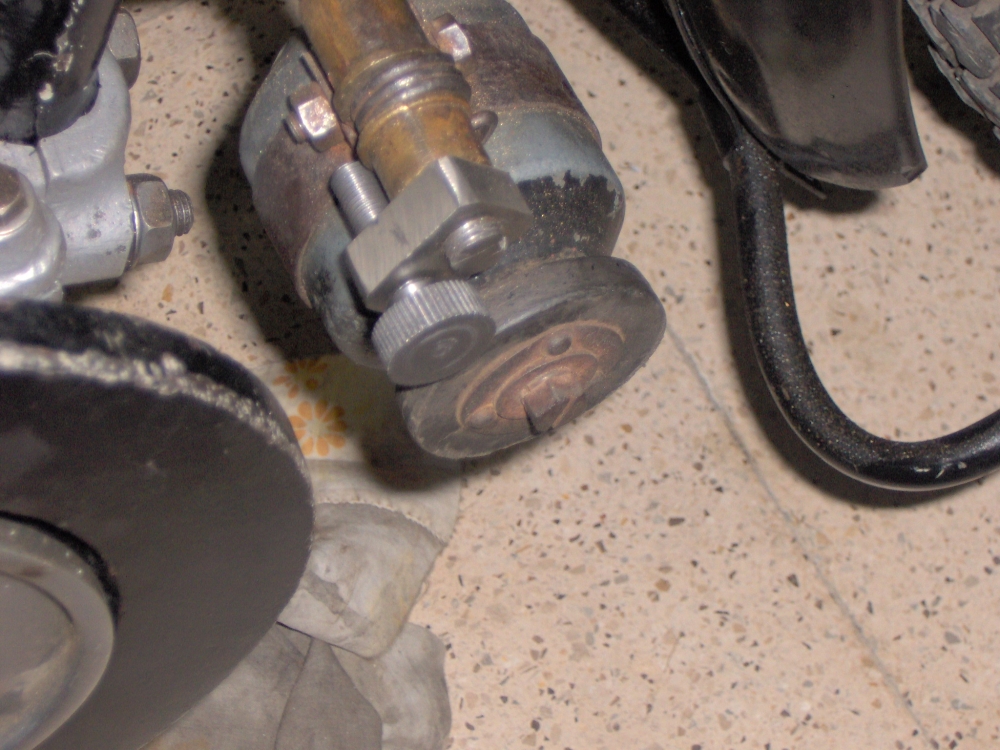

Dinamo desactivada

sop_din_18

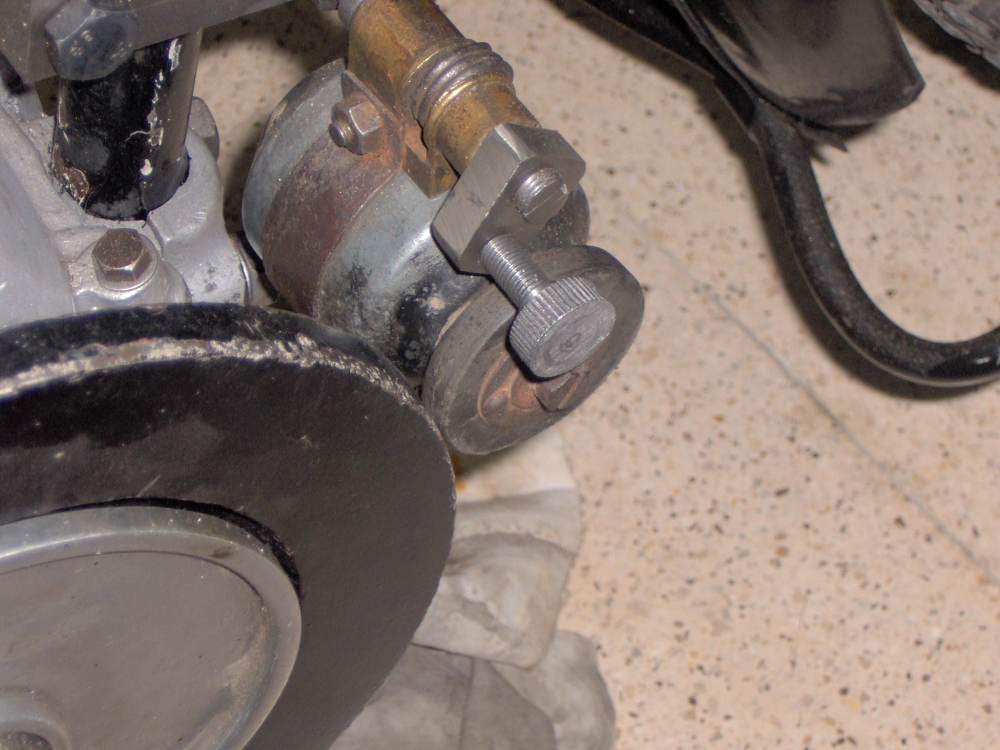

Dinamo activada

3- Mejora estética de la brida de amarre al chasis:
