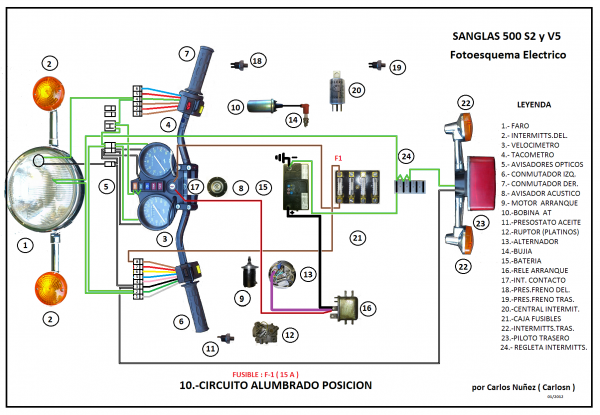

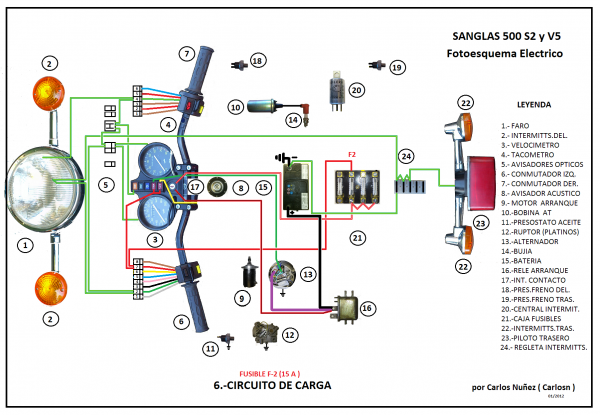

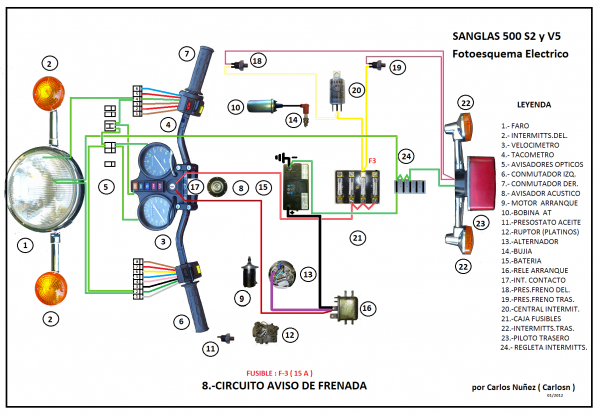

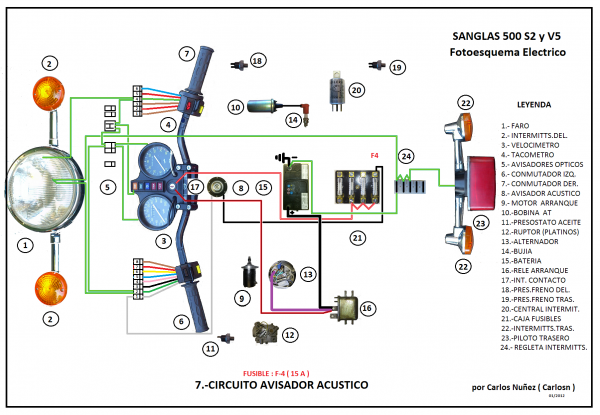

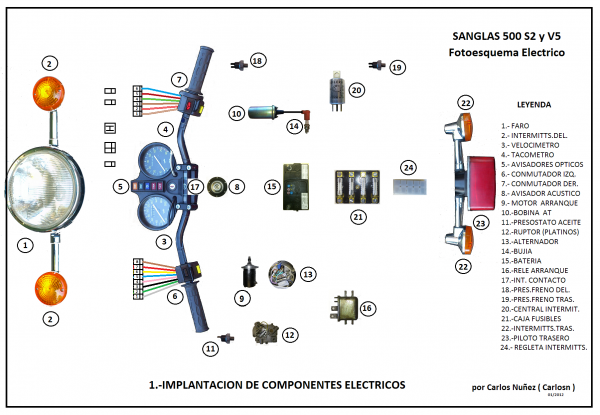

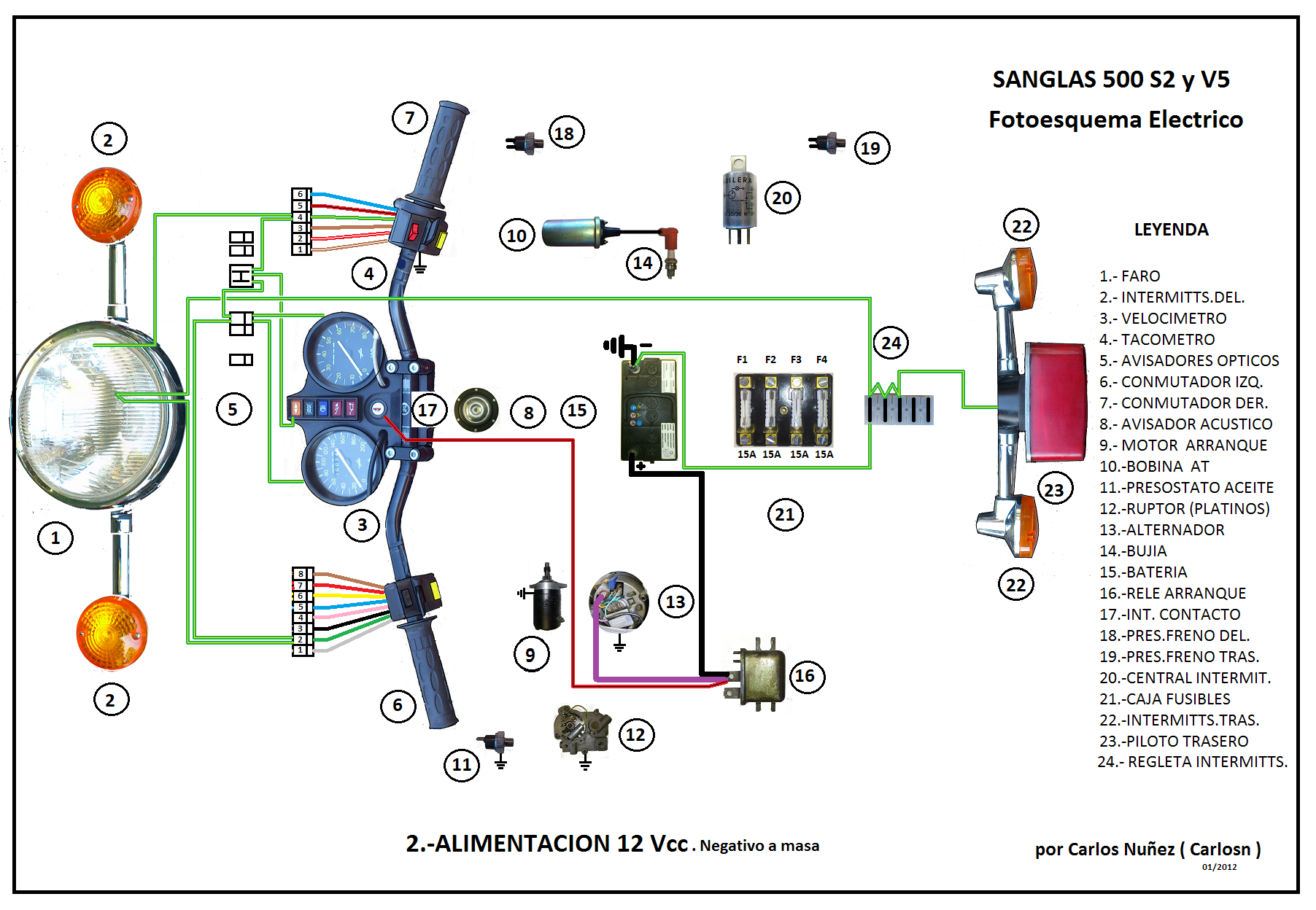

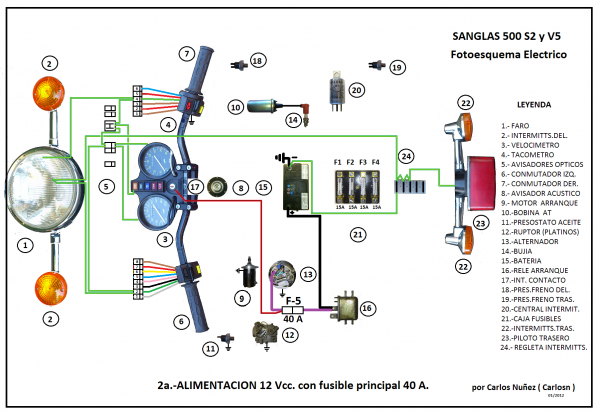

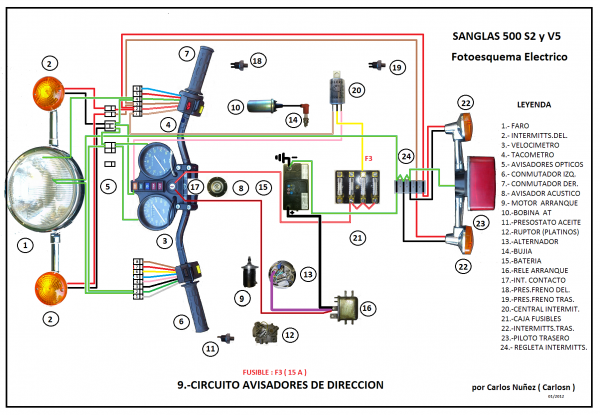

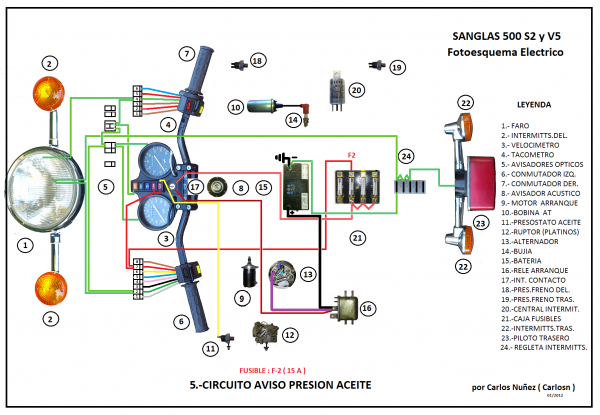

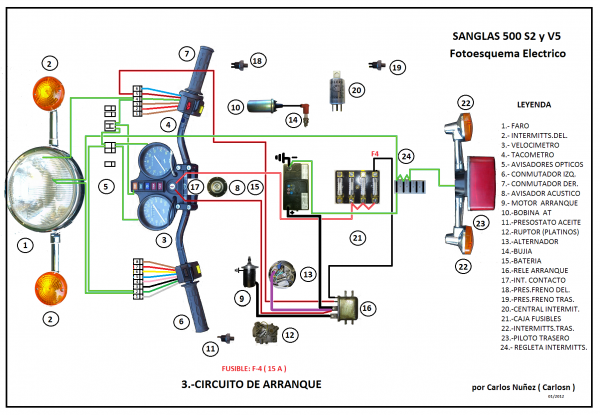

Coleccion de esquemas electricos por circuitos independientes , para Sanglas 500S2 y Sanglas 500S2V5. Esquemas unifilares.
.

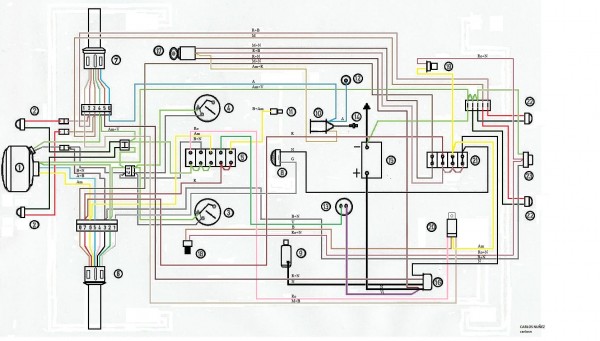

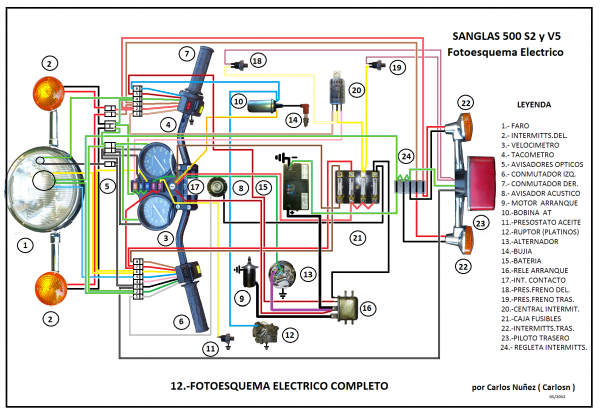

Esquema original coloreado.
Coleccion de esquemas por circuitos .Realizados por Carlos Nuñez ( carlosn)
Le puede interesar:
Montesa Impala 175 Sport escala 1/5 Altaya Limited Edition
Las débiles esperanzas de reestructuración de la industria catalana de la motocicleta (año 1982)
Banco de ensayos de alternadores y reguladores - II Parte (comprobación)
ADHOC, O como hacer aún más perfecta una Morini...
Construcción de un Travelling para camara de video II parte
Montesa IMPALA - DATOS DE MANTENIMIENTO
Banco de ensayos de alternadores y reguladores 2 - I Parte (introducción)
Cursos de formación gratis e impartidos por Lamaneta.
Articulo de Moto Morini 350 Standard y Sport de Octubre de 1974
Clásicas y Bravas, Bultaco y Montesa juntas por la Costa Brava
Fotoesquemas SANGLAS 400 E. Por Carlosn.
Banco de ensayos de alternadores y reguladores – IV Parte (Averías-02)
no me quedo muy claro de donde viene la iz de carretera si alterna o continua, pero los circuitos en general estan muy bien.
Rigoberto.
Todo va en continua. El alternador lleva incorporado el regulador por lo que la tension ya sale rectificada , o sea en continua. Mira el esquema nº 11 de la coleccion.
Si tienes alguna duda mas , dimelo.
Saludos:
Carlos Nuñez
